MHC 1060

dy — Fri, 09 Oct 2020 15:28:56 +0000

局部介紹

飛達

高速送紙飛達頭，可根據紙張情況自由調整。

輸紙臺

采用氣彈簧輔助動力，到位減速機構裝置，與壓紙框配備整體調節壓紙輪裝置，方便快速調節。

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

不停機卷簾式收紙

無需任何操作，主、副收紙裝置自動切換，大大提升工作效率。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1060
01、不停機高速送紙部	〇
02、魚鱗式強力吸紙飛達頭，4 吸 4 送，吸頭可配合紙張的變形狀況調試各種吸紙角度	〇
03、可調式吸風筒，吸頭及分氣閥超硬合金處理	〇
04、3 道飛達頭防撞裝置	〇
05、橫向分紙吹風裝置	〇
06、主、副堆紙臺不停車交替，飛達不停機操作	〇
07、主給紙堆電動左右微調裝置	〇
08、預堆紙裝置配置軌道使操作人員可準確方便地將紙堆送入飛達	〇
09、紙張對位調節裝置，能夠在不停機的狀態下對紙張到達前規距離進行手動調整	〇
10、大斜面輸紙臺，適合于薄紙與彎曲紙張的高速輸送	〇
11、推拉兩用側規，操作側、傳動側各一套。側規可在推拉規間調節以滿足不同紙張需求	〇
12、側規、前規紙張光電檢測	〇
13、紙張輸送到前規減速機構	〇
14、機電式雙張檢測器	〇
15、進口輸紙皮帶及不銹鋼傳送板	〇
16、輸紙框氣動抬起裝置	〇
17、單點離合器：輸送部與主機部能夠隨時分離和同步結合，簡化和方便了操作順序。無論打樣、試壓力等都能隨心所欲地分離及合上輸送部	〇
18、PLC 及電子凸輪控制整機的時序	〇
19、德國貝克品牌吹吸兩用真空泵	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、可調機械式收紙毛刷壓紙機構，幫助牙排卸紙并堆疊。	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、收紙雙向輔助吹風，手動取樣機構，操作方便	〇
06、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1060
最大用紙幅面	1080×780mm
最小用紙幅面	400×350mm
最大模切幅面	1060×760mm
叼口空白	9-17mm
刀線高	23.8mm
板框內版尺寸	1100×790mm
紙張規格	80~2000g/m² 卡紙，0.1~2mm 卡紙，≤4mm 瓦楞紙
模切精度	≤±0.1mm
最大工作壓力	300T
最大工作速度	7500s/h
最大給紙高度	1600mm (含木托板)
最大收紙高度	1400mm (含木托板)
整機尺寸	6300×4256×2350mm (L×W×H) (長含預上紙軌道；寬含腳踏板)
機器總重	16.5T
主電機功率	11kw
滿載功率	16.9kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min

平面圖

MHC 1060CE

dy — Fri, 09 Oct 2020 15:23:43 +0000

局部介紹

飛達

高速送紙飛達頭，可根據紙張情況自由調整。

輸紙臺

采用氣彈簧輔助動力，到位減速機構裝置，與壓紙框配備整體調節壓紙輪裝置，方便快速調節。

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

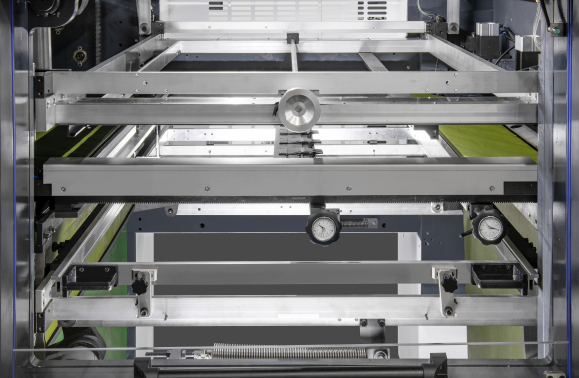

清廢部

中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率。

不停機卷簾式收紙

無需任何操作，主、副收紙裝置自動切換，大大提升工作效率。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1060CE
01、不停機高速送紙部	〇
02、魚鱗式強力吸紙飛達頭，4 吸 4 送，吸頭可配合紙張的變形狀況調試各種吸紙角度	〇
03、可調式吸風筒，吸頭及分氣閥超硬合金處理	〇
04、3 道飛達頭防撞裝置	〇
05、橫向分紙吹風裝置	〇
06、主、副堆紙臺不停車交替，飛達不停機操作	〇
07、主給紙堆電動左右微調裝置	〇
08、預堆紙裝置配置軌道使操作人員可準確方便地將紙堆送入飛達	〇
09、紙張對位調節裝置，能夠在不停機的狀態下對紙張到達前規距離進行手動調整	〇
10、大斜面輸紙臺，適合于薄紙與彎曲紙張的高速輸送	〇
11、推拉兩用側規，操作側、傳動側各一套。側規可在推拉規間調節以滿足不同紙張需求	〇
12、側規、前規紙張光電檢測	〇
13、紙張輸送到前規減速機構	〇
14、機電式雙張檢測器	〇
15、進口輸紙皮帶及不銹鋼傳送板	〇
16、輸紙框氣動抬起裝置	〇
17、單點離合器：輸送部與主機部能夠隨時分離和同步結合，簡化和方便了操作順序。無論打樣、試壓力等都能隨心所欲地分離及合上輸送部	〇
18、PLC 及電子凸輪控制整機的時序	〇
19、德國貝克品牌吹吸兩用真空泵	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
清廢部(三框清廢)
01、上清廢傳動機構	〇
02、上清廢框抬起裝置，可任意選擇是否使用清廢功能	〇
03、中間清廢陰模傳動機構	〇
04、下清廢傳動機構	〇
05、中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、可調機械式收紙毛刷壓紙機構，幫助牙排卸紙并堆疊	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、收紙雙向輔助吹風，手動取樣機構，操作方便	〇
06、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1060CE
最大用紙幅面	1080×780mm
最小用紙幅面	400×350mm
最大模切幅面	1060×760mm
叼口空白	9-17mm
最小廢邊寬度	10-18mm
刀線高	23.8mm
板框內版尺寸	1100×790mm
紙張規格	80~2000g/m² 卡紙，0.1~2mm 卡紙，≤4mm 瓦楞紙
模切精度	≤±0.1mm
最大工作壓力	300T
最大工作速度	7500s/h
最大給紙高度	1600mm (含木托板)
最大收紙高度	1400mm (含木托板)
整機尺寸	7300×4256×2350mm(L×W×H) (長含預上紙軌道；寬含腳踏板)
機器總重	17.5T
主電機功率	11kw
滿載功率	18kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min

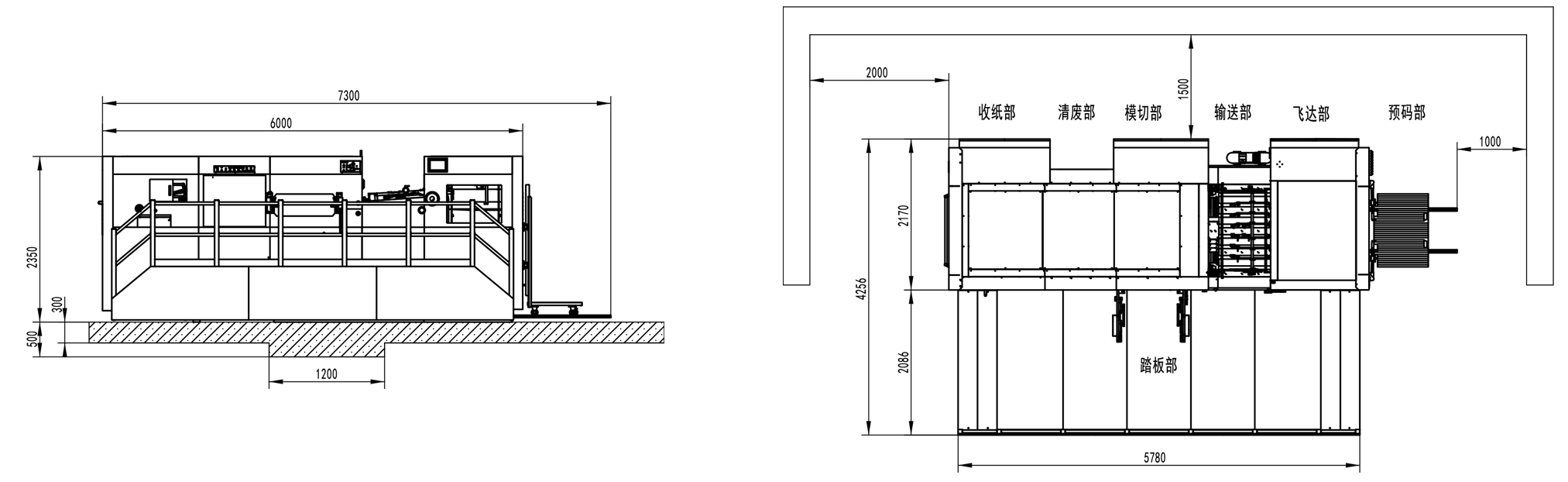

平面圖

MHC 1060A

dy — Fri, 09 Oct 2020 15:29:54 +0000

局部介紹

飛達

高速送紙飛達頭，可根據紙張情況自由調整。

輸紙臺

采用氣彈簧輔助動力，到位減速機構裝置，與壓紙框配備整體調節壓紙輪裝置，方便快速調節。

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

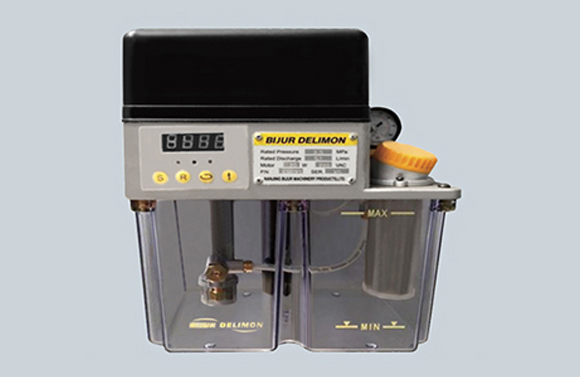

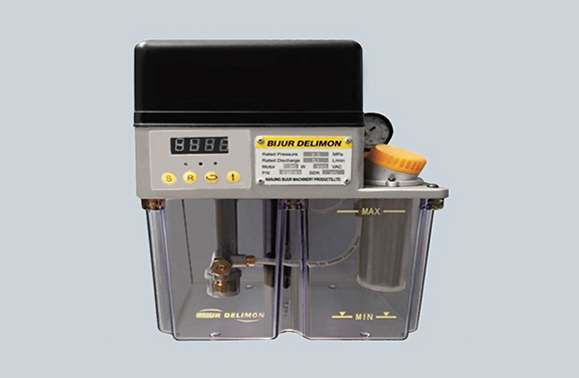

主機冷卻潤滑機構

自動泵油循環冷卻裝置，確保主機長時間高速運轉的潤滑，保持主機潤滑油正常溫度。

不停機卷簾式收紙

無需任何操作，主、副收紙裝置自動切換，大大提升工作效率。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1060A
01、不停機高速送紙部	〇
02、魚鱗式強力吸紙飛達頭，4 吸 4 送，吸頭可配合紙張的變形狀況調試各種吸紙角度	〇
03、可調式吸風筒，吸頭及分氣閥超硬合金處理	〇
04、3 道飛達頭防撞裝置	〇
05、橫向分紙吹風裝置	〇
06、主、副堆紙臺不停車交替，飛達不停機操作	〇
07、主給紙堆電動左右微調裝置	〇
08、預堆紙裝置配置軌道使操作人員可準確方便地將紙堆送入飛達	〇
09、紙張對位調節裝置，能夠在不停機的狀態下對紙張到達前規距離進行手動調整	〇
10、大斜面輸紙臺，適合于薄紙與彎曲紙張的高速輸送	〇
11、推拉兩用側規，操作側、傳動側各一套。側規可在推拉規間調節以滿足不同紙張需求	〇
12、側規、前規紙張光電檢測	〇
13、紙張輸送到前規減速機構	〇
14、機電式雙張檢測器	〇
15、進口輸紙皮帶及不銹鋼傳送板	〇
16、輸紙框氣動抬起裝置	〇
17、單點離合器：輸送部與主機部能夠隨時分離和同步結合，簡化和方便了操作順序。無論打樣、試壓力等都能隨心所欲地分離及合上輸送部	〇
18、PLC 及電子凸輪控制整機的時序	〇
19、德國貝克品牌吹吸兩用真空泵	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
16、自動泵油循環冷卻裝置，確保主機長時間高速運轉的潤滑，保持主機潤滑油正常溫度	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、可調機械式收紙毛刷壓紙機構，幫助牙排卸紙并堆疊	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、收紙雙向輔助吹風，手動取樣機構，操作方便	〇
06、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1060A
最大用紙幅面	1080×780mm
最小用紙幅面	400×350mm
最大模切幅面	1060×760mm
叼口空白	9-17mm
刀線高	23.8mm
板框內版尺寸	1100×790mm
紙張規格	80~2000g/m² 卡紙，0.1~2mm 卡紙，≤4mm 瓦楞紙
模切精度	≤±0.1mm
最大工作壓力	600T
最大工作速度	7500s/h
最大給紙高度	1600mm (含木托板)
最大收紙高度	1400mm (含木托板)
整機尺寸	6300×4306×2350mm (L×W×H) (長含預上紙軌道；寬含腳踏板)
機器總重	19T
主電機功率	15kw
滿載功率	21kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min

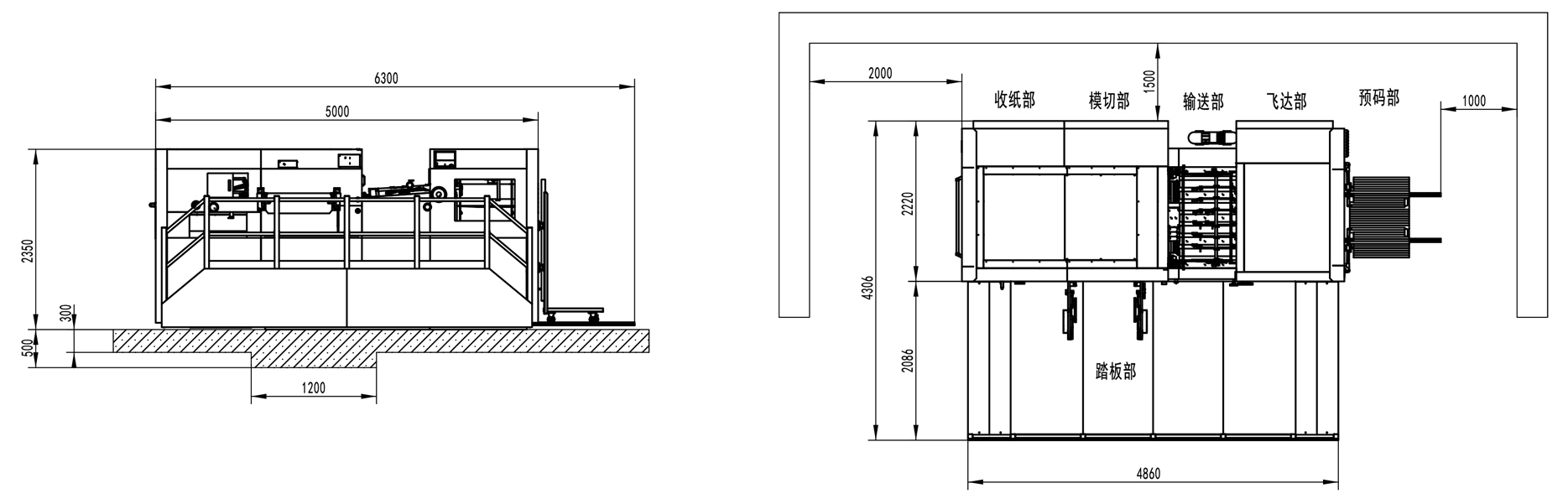

平面圖

MHC 1060ACE

dy — Fri, 09 Oct 2020 15:24:26 +0000

局部介紹

飛達

高速送紙飛達頭，可根據紙張情況自由調整。

輸紙臺

采用氣彈簧輔助動力，到位減速機構裝置，與壓紙框配備整體調節壓紙輪裝置，方便快速調節。

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

主機冷卻潤滑機構

自動泵油循環冷卻裝置，確保主機長時間高速運轉的潤滑，保持主機潤滑油正常溫度。

清廢部

中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率。

不停機卷簾式收紙

無需任何操作，主、副收紙裝置自動切換，大大提升工作效率。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1060ACE
01、不停機高速送紙部	〇
02、魚鱗式強力吸紙飛達頭，4 吸 4 送，吸頭可配合紙張的變形狀況調試各種吸紙角度	〇
03、可調式吸風筒，吸頭及分氣閥超硬合金處理	〇
04、3 道飛達頭防撞裝置	〇
05、橫向分紙吹風裝置	〇
06、主、副堆紙臺不停車交替，飛達不停機操作	〇
07、主給紙堆電動左右微調裝置	〇
08、預堆紙裝置配置軌道使操作人員可準確方便地將紙堆送入飛達	〇
09、紙張對位調節裝置，能夠在不停機的狀態下對紙張到達前規距離進行手動調整	〇
10、大斜面輸紙臺，適合于薄紙與彎曲紙張的高速輸送	〇
11、推拉兩用側規，操作側、傳動側各一套。側規可在推拉規間調節以滿足不同紙張需求	〇
12、側規、前規紙張光電檢測	〇
13、紙張輸送到前規減速機構	〇
14、機電式雙張檢測器	〇
15、進口輸紙皮帶及不銹鋼傳送板	〇
16、輸紙框氣動抬起裝置	〇
17、單點離合器：輸送部與主機部能夠隨時分離和同步結合，簡化和方便了操作順序。無論打樣、試壓力等都能隨心所欲地分離及合上輸送部	〇
18、PLC 及電子凸輪控制整機的時序	〇
19、德國貝克品牌吹吸兩用真空泵	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
16、自動泵油循環冷卻裝置，確保主機長時間高速運轉的潤滑，保持主機潤滑油正常溫度	〇
清廢部
01、上清廢傳動機構	〇
02、上清廢框抬起裝置，可任意選擇是否使用清廢功能	〇
03、中間清廢陰模傳動機構	〇
04、下清廢傳動機構	〇
05、中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、可調機械式收紙毛刷壓紙機構，幫助牙排卸紙并堆疊	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、收紙雙向輔助吹風，手動取樣機構，操作方便	〇
06、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1060ACE
最大用紙幅面	1080×780mm
最小用紙幅面	400×350mm
最大模切幅面	1060×760mm
叼口空白	9-17mm
最小廢邊寬度	10-18mm
刀線高	23.8mm
板框內版尺寸	1100×790mm
紙張規格	80~2000g/m² 卡紙，0.1~2mm 卡紙，≤4mm 瓦楞紙
模切精度	≤±0.1mm
最大工作壓力	600T
最大工作速度	7500s/h
最大給紙高度	1600mm (含木托板)
最大收紙高度	1400mm (含木托板)
整機尺寸	7300×4306×2350mm(L×W×H) (長含預上紙軌道；寬含腳踏板)
機器總重	20T
主電機功率	15kw
滿載功率	21kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min

平面圖

MHC 1060AR

dy — Fri, 09 Oct 2020 15:38:10 +0000

特點介紹

MHC-1060AR全自動熱壓平壓平模切機（重型、深壓紋）是紙盒、紙箱、商標等各種紙質包裝裝潢用品具有熱壓（深壓紋）模切壓痕兩用功能、冷壓凹凸的關鍵設備。
本機采用高精度間歇結構，氣動鎖版、氣動離合、過載保護、自動調壓等獨特的傳動機構設計，確保設備高速平穩運行。同時本機裝備有預碼紙機構、副收紙機構、手動取樣等實用可靠的機構，使本機在使用過程中可充分發揮工作效率。本機電器元件和傳動元件采用國際知名品牌，確保使用過程的模切精度和運轉可靠性。采用人機界面檢測設備工作狀況、顯示故障位置、排除方法及相關幫助信息，充分實現人機交流。

局部介紹

飛達

高速送紙飛達頭，可根據紙張情況自由調整。

輸紙臺

采用氣彈簧輔助動力，到位減速機構裝置，與壓紙框配備整體調節壓紙輪裝置，方便快速調節。

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

蜂窩板

20 溫區獨立控制系統，有效控制加熱板的加熱溫度。確保整個加熱系統溫度控制更加均衡、穩定。最大熱壓壓力可達600噸。

主機冷卻潤滑機構

自動泵油循環冷卻裝置，確保主機長時間高速運轉的潤滑，保持主機潤滑油正常溫度。

不停機卷簾式收紙

無需任何操作，主、副收紙裝置自動切換，大大提升工作效率。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1060AR
01、不停機高速送紙部	〇
02、魚鱗式強力吸紙飛達頭，4 吸 4 送，吸頭可配合紙張的變形狀況調試各種吸紙角度	〇
03、可調式吸風筒，吸頭及分氣閥超硬合金處理	〇
04、3 道飛達頭防撞裝置	〇
05、橫向分紙吹風裝置	〇
06、主、副堆紙臺不停車交替，飛達不停機操作	〇
07、主給紙堆電動左右微調裝置	〇
08、預堆紙裝置配置軌道使操作人員可準確方便地將紙堆送入飛達	〇
09、紙張對位調節裝置，能夠在不停機的狀態下對紙張到達前規距離進行手動調整	〇
10、大斜面輸紙臺，適合于薄紙與彎曲紙張的高速輸送	〇
11、推拉兩用側規，操作側、傳動側各一套。側規可在推拉規間調節以滿足不同紙張需求	〇
12、側規、前規紙張光電檢測	〇
13、紙張輸送到前規減速機構	〇
14、機電式雙張檢測器	〇
15、進口輸紙皮帶及不銹鋼傳送板	〇
16、輸紙框氣動抬起裝置	〇
17、單點離合器：輸送部與主機部能夠隨時分離和同步結合，簡化和方便了操作順序。無論打樣、試壓力等都能隨心所欲地分離及合上輸送部	〇
18、PLC 及電子凸輪控制整機的時序	〇
19、德國貝克品牌吹吸兩用真空泵	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、20溫區獨立控制系統，有效控制加熱板的加熱溫度，確保整個加熱系統溫度控制更加均衡、穩定	〇
16、整機采用集中自動供油系統，確保傳動部位不缺油	〇
17、自動泵油循環冷卻裝置，確保主機長時間高速運轉的潤滑，保持主機潤滑油正常溫度	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、可調機械式收紙毛刷壓紙機構，幫助牙排卸紙并堆疊	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、收紙雙向輔助吹風，手動取樣機構，操作方便	〇
06、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1060AR
最大用紙幅面	1080×780mm
最小用紙幅面	400×350mm
最大模切幅面	1060×760mm
最大熱壓幅面 (凹凸/深壓紋)	1060×760mm
叼口空白	9-17mm
刀線高	23.8mm
板框內版尺寸	1100×790mm
紙張規格	80~2000g/m² 卡紙，0.1~2mm 卡紙，≤4mm 瓦楞紙
模切精度	≤±0.1mm
熱壓精度 (凹凸/深壓紋)	≤±0.1mm
最大工作壓力	600T
最大工作速度	7500s/h (模切)；7500s/h (熱壓)
最大給紙高度	1600mm (含木托板)
最大收紙高度	1400mm (含木托板)
電加熱系統	20溫區，40-180℃可調
整機尺寸	6300×4306×2350mm(L×W×H) (長含預上紙軌道；寬含腳踏板)
機器總重	19T
主電機功率	15kw
滿載功率	35kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min

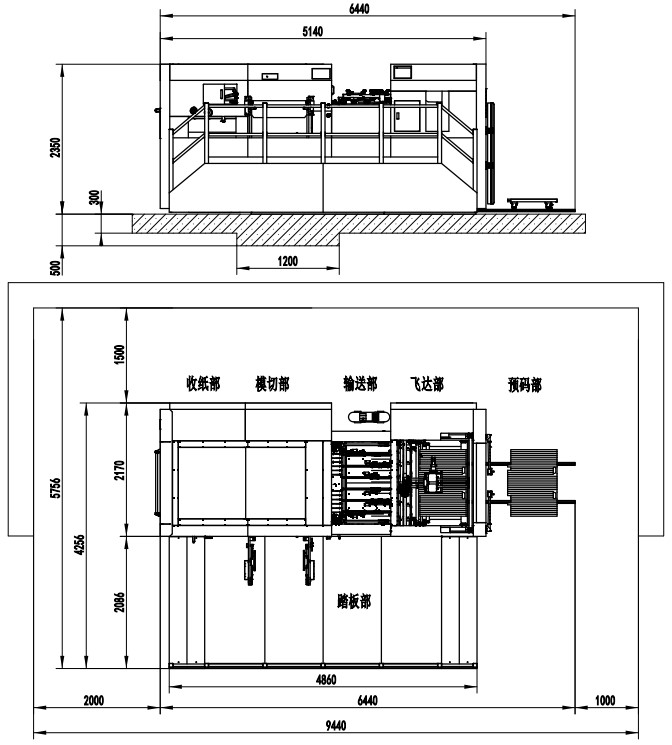

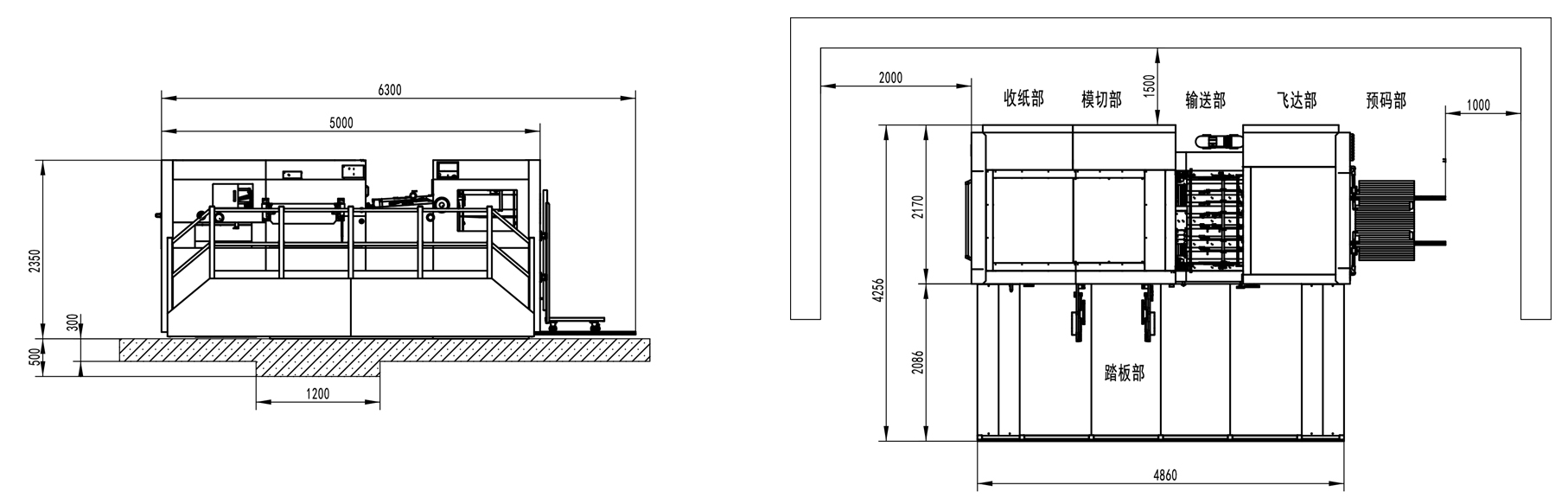

平面圖

MHC 1060ACER

dayuan — Thu, 19 Nov 2020 08:17:34 +0000

特點介紹

MHC-1060ACER全自動熱壓平壓平模切機（重型、深壓紋）是紙盒、紙箱、商標等各種紙質包裝裝潢用品具有熱壓（深壓紋）模切壓痕兩用功能、冷壓凹凸的關鍵設備。
本機采用高精度間歇結構，氣動鎖版、氣動離合、過載保護、自動調壓等獨特的傳動機構設計，確保設備高速平穩運行。同時本機裝備有預碼紙機構、副收紙機構、手動取樣等實用可靠的機構，使本機在使用過程中可充分發揮工作效率。本機電器元件和傳動元件采用國際知名品牌，確保使用過程的模切精度和運轉可靠性。采用人機界面檢測設備工作狀況、顯示故障位置、排除方法及相關幫助信息，充分實現人機交流。

局部介紹

飛達

高速送紙飛達頭，可根據紙張情況自由調整。

輸紙臺

采用氣彈簧輔助動力，到位減速機構裝置，與壓紙框配備整體調節壓紙輪裝置，方便快速調節。

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

蜂窩板

20 溫區獨立控制系統，有效控制加熱板的加熱溫度。確保整個加熱系統溫度控制更加均衡、穩定。最大熱壓壓力可達600噸。

主機冷卻潤滑機構

自動泵油循環冷卻裝置，確保主機長時間高速運轉的潤滑，保持主機潤滑油正常溫度。

清廢部

中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率。

不停機卷簾式收紙

無需任何操作，主、副收紙裝置自動切換，大大提升工作效率。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1060ACER
01、不停機高速送紙部	〇
02、魚鱗式強力吸紙飛達頭，4 吸 4 送，吸頭可配合紙張的變形狀況調試各種吸紙角度	〇
03、可調式吸風筒，吸頭及分氣閥超硬合金處理	〇
04、3 道飛達頭防撞裝置	〇
05、橫向分紙吹風裝置	〇
06、主、副堆紙臺不停車交替，飛達不停機操作	〇
07、主給紙堆電動左右微調裝置	〇
08、預堆紙裝置配置軌道使操作人員可準確方便地將紙堆送入飛達	〇
09、紙張對位調節裝置，能夠在不停機的狀態下對紙張到達前規距離進行手動調整	〇
10、大斜面輸紙臺，適合于薄紙與彎曲紙張的高速輸送	〇
11、推拉兩用側規，操作側、傳動側各一套。側規可在推拉規間調節以滿足不同紙張需求	〇
12、側規、前規紙張光電檢測	〇
13、紙張輸送到前規減速機構	〇
14、機電式雙張檢測器	〇
15、進口輸紙皮帶及不銹鋼傳送板	〇
16、輸紙框氣動抬起裝置	〇
17、單點離合器：輸送部與主機部能夠隨時分離和同步結合，簡化和方便了操作順序。無論打樣、試壓力等都能隨心所欲地分離及合上輸送部	〇
18、PLC 及電子凸輪控制整機的時序	〇
19、德國貝克品牌吹吸兩用真空泵	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、20 溫區獨立控制系統，有效控制加熱板的加熱溫度。確保整個加熱系統溫度控制更加均衡、穩定	〇
16、整機采用集中自動供油系統，確保傳動部位不缺油	〇
17、自動泵油循環冷卻裝置，確保主機長時間高速運轉的潤滑，保持主機潤滑油正常溫度	〇
清廢部(三框清廢)
01、上清廢傳動機構	〇
02、上清廢框抬起裝置，可任意選擇是否使用清廢功能	〇
03、中間清廢陰模傳動機構	〇
04、下清廢傳動機構	〇
05、中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、可調機械式收紙毛刷壓紙機構，幫助牙排卸紙并堆疊	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、收紙雙向輔助吹風，手動取樣機構，操作方便	〇
06、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1060ACER
最大用紙幅面	1080×780mm
最小用紙幅面	400×350mm
最大模切幅面	1060×760mm
最大熱壓幅面 (凹凸/深壓紋)	1060×760mm
叼口空白	9-17mm
最小廢邊寬度	10-18mm
刀線高	23.8mm
板框內版尺寸	1100×790mm
紙張規格	80~2000g/m² 卡紙，0.1~2mm 卡紙，≤4mm 瓦楞紙
模切精度	≤±0.1mm
熱壓精度 (凹凸/深壓紋)	≤±0.1mm
最大工作壓力	600T
最大工作速度	7500s/h
最大給紙高度	1600mm (含木托板)
最大收紙高度	1400mm (含木托板)
電加熱系統	20溫區，40-180℃可調
整機尺寸	7300×4306×2350mm(L×W×H) (長含預上紙軌道；寬含腳踏板)
機器總重	20T
主電機功率	15kw
滿載功率	36kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min

平面圖

MHC 1100B/1300B/1500B/1650B/1900B

dayuan — Thu, 26 Aug 2021 08:57:45 +0000

特點介紹

MHC系列半自動平壓平模切機，本產品結合國內外同類產品的優越性能研制開發的適用于高檔彩盒、彩箱模切的專用設備。本機采用高強度叼紙牙排。先進的開牙叼紙機構能適應各類型紙板、卡紙、瓦楞紙；前后定位及側定位機構使紙張的模切精度得以保證。具備高精度間歇機構；動作迅速的氣動離合，氣動鎖版。使用可編程控制器及人機界面，數字顯示機器的工作速度。加工張數?？傔\行時間；機器的故障顯示使故障排除操作非常方便。應用變頻控制器控制主電機無級調速，運行平穩。本機多處設有傳感器和安全設置，保障機器正常工作和人身安全。

局部介紹

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

高堆收紙

高堆收紙臺升降裝置，收紙結構可整堆紙拉出機外。

電氣部

本機采用德國穆勒、日本歐姆龍電器元件，操作簡易，保養維護方便。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1100B/1300B/1500B/1650B/1900B
01、卡紙、瓦楞紙和灰板紙多用	〇
02、帶監控視頻裝置，可視收紙部運行情況	〇
03、10.4寸彩色屏幕時刻顯示機器工作狀態	〇
04、帶預碼紙堆紙機構，工作效率高	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與40cr曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
收紙部
01、高堆收紙臺升降裝置，收紙結構可整堆紙拉出機外（高堆收紙專用）	〇
02、收紙齊紙裝置	〇
03、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
04、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1100B	MHC-1300B	MHC-1500B	MHC-1650B	MHC-1900B
最大紙張幅面	1100×790mm	1290×940mm	1500×1100mm	1650×1200mm	1900×1400mm
最小紙張幅面	400×350mm	470×450mm	470×450mm	550×500mm	650×550mm
最大模切尺寸	1070×770mm	1280×920mm	1480×1080mm	1620×1180mm	1870×1380mm
叼口空白	9-17mm	9-17mm	9-17mm	9-17mm	9-17mm
刀線高	23.8mm	23.8mm	23.8mm	23.8mm	23.8mm
板框內版尺寸	1100×790mm	1310×950mm	1510×1120mm	1682×1220mm	1920×1430mm
紙張適用范圍	≤7mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙
模切精度	≤±0.1mm	≤±0.15mm	≤±0.15mm	≤±0.2mm	≤±0.2mm
最大工作壓力	300T	400T	400T	400T	450T
機器最高速度	7500s/h	5500s/h	5500s/h	4500s/h	4000s/h
最大給紙堆高(含托板)	1600mm	1600mm	1600mm	1600mm	1620mm
最大收紙堆高(含托板)	1400mm	1400mm	1400mm	1400mm	1500mm
主電機功率	11kw	11kw	15kw	18.5kw	18.5kw
滿載功率	14kw	14kw	18kw	22kw	22kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.75m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.75m³/min
機器重量	13T	15T	18T	21T	26T
整機尺寸	6300×4256×2350mm (長含預上紙軌道；寬含腳踏板)	6023×4506×2467mm (長含預上紙軌道；寬含腳踏板)	6295×4706×2452mm (長含預上紙軌道；寬含腳踏板)	6646×5117×2582mm (長含預上紙軌道；寬含腳踏板)	8100×5872×2525mm (長含預上紙軌道；寬含腳踏板)

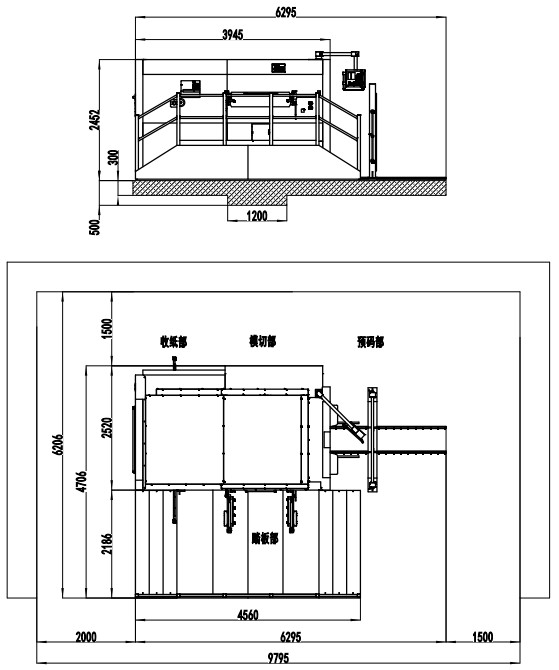

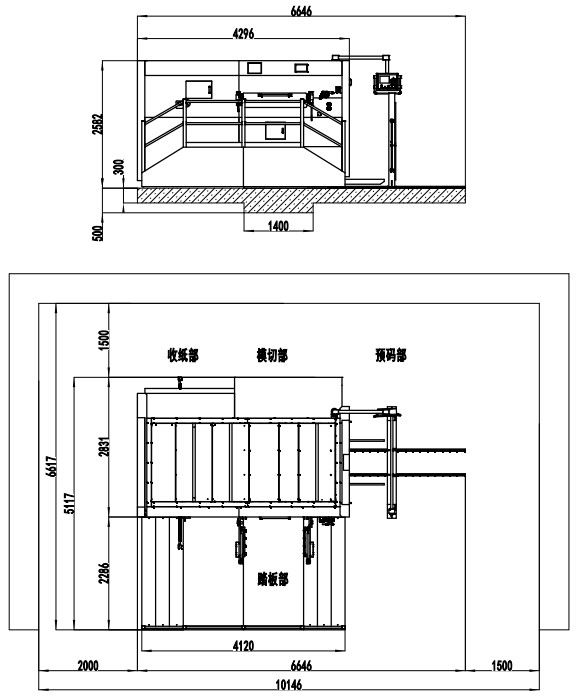

平面圖

MHC-1100B

MHC-1300B

MHC-1500B

MHC-1650B

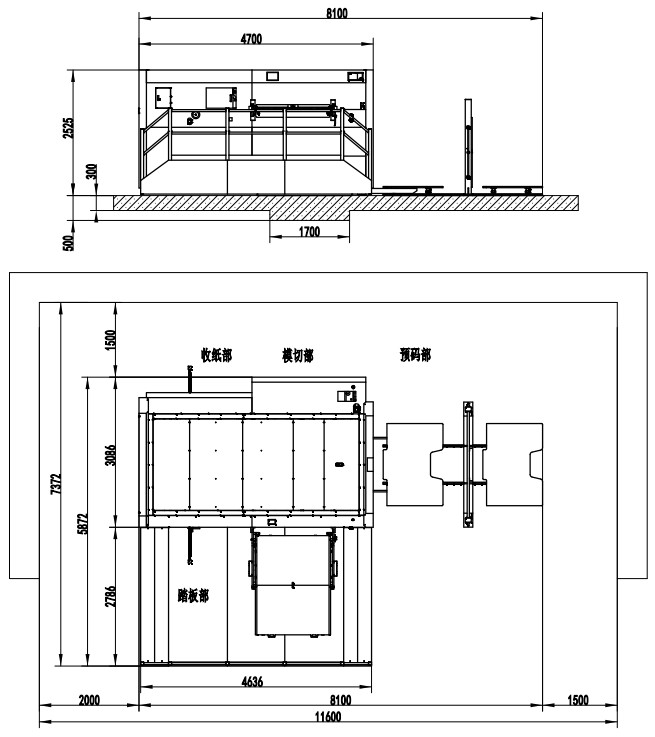

MHC-1900B

MHC 1100BC/1300BC/1500BC/1650BC

dayuan — Fri, 27 Aug 2021 01:58:34 +0000

特點介紹

MHC系列半自動平壓平模切機，本產品結合國內外同類產品的優越性能研制開發的適用于高檔彩盒、彩箱模切的專用設備。本機采用高強度叼紙牙排。先進的開牙叼紙機構能適應各類型紙板、卡紙、瓦楞紙；前后定位及側定位機構使紙張的模切精度得以保證。具備高精度間歇機構；動作迅速的氣動離合，氣動鎖版。使用可編程控制器及人機界面，數字顯示機器的工作速度。加工張數。總運行時間；機器的故障顯示使故障排除操作非常方便。應用變頻控制器控制主電機無級調速，運行平穩。本機多處設有傳感器和安全設置，保障機器正常工作和人身安全。

局部介紹

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

清廢部

● 采用三框清廢機構。
● 中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率。

高堆收紙

高堆收紙臺升降裝置，收紙結構可整堆紙拉出機外。

電氣部

本機采用德國穆勒、日本歐姆龍電器元件，操作簡易，保養維護方便。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1100BC/1300BC/1500BC/1650BC
01、卡紙、瓦楞紙和灰板紙多用	〇
02、帶監控視頻裝置，可視收紙部運行情況	〇
03、10.4 寸彩色屏幕時刻顯示機器工作狀態	〇
04、帶預碼紙堆紙機構，工作效率高	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
清廢部
01、上清廢傳動機構	〇
02、上清廢框抬起裝置，可任意選擇是否使用清廢功能	〇
03、中間清廢陰模傳動機構	〇
04、下清廢傳動機構	〇
05、中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率	〇
收紙部
01、高堆收紙臺升降裝置，收紙結構可整堆紙拉出機外（高堆收紙專用）	〇
02、收紙齊紙裝置	〇
03、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
04、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用 10.4 英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍 Omron 的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1100BC	MHC-1300BC	MHC-1500BC	MHC-1650BC
最大紙張幅面	1100×790mm	1290×940mm	1500×1100mm	1650×1200mm
最小紙張幅面	400×350mm	470×450mm	470×450mm	550×500mm
最大模切尺寸	1070×770mm	1280×920mm	1480×1080mm	1620×1180mm
叼口空白	9-17mm	9-17mm	9-17mm	9-17mm
最小廢邊寬度	10-18mm	10-18mm	10-18mm	10-18mm
刀線高	23.8mm	23.8mm	23.8mm	23.8mm
板框內版尺寸	1100×790mm	1310×950mm	1510×1120mm	1682×1220mm
紙張適用范圍	≤7mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙
模切精度	≤±0.1mm	≤±0.15mm	≤±0.15mm	≤±0.2mm
最大工作壓力	300T	400T	400T	400T
機器最高速度	7500s/h	5500s/h	5500s/h	4500s/h
最大給紙堆高(含托板)	1600mm	1600mm	1600mm	1600mm
最大收紙堆高(含托板)	1400mm	1400mm	1400mm	1400mm
主電機功率	11kw	11kw	15kw	18.5kw
滿載功率	15kw	15kw	20kw	24kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.75m³/min
機器重量	14T	16T	19T	22T
整機尺寸	7683×4256×2350mm (長含預上紙軌道；寬含腳踏板)	7880×4506×2467mm (長含預上紙軌道；寬含腳踏板)	8095×4706×2452mm (長含預上紙軌道；寬含腳踏板)	8646×5117×2582mm (長含預上紙軌道；寬含腳踏板)

平面圖

MHC-1100BC

MHC 1100E/1300E/1350E/1500E/1650E

dy — Fri, 09 Oct 2020 12:35:18 +0000

特點介紹

MHC系列全自動平壓平模切機，是我公司在原先全自動平壓平模切機輸送部加裝了伺服電機系統控制與飛達部采用伺服電機控制系統，保證了飛達平穩運行，有效的解決了厚簿紙送紙多功能選擇，送紙系統分為三種送紙方式：一，單張送紙功能（適用于4-8mm瓦楞紙板）二，雙張重疊送紙功能（適用于2-4mm瓦楞紙板）三，多張重疊送紙功能（適用于250g-2mm紙張）。本機具有手動送紙與全自動飛達送紙兩種操作功能。在瓦楞紙平整的前提下可以采用全自動飛達送紙，減少了勞動力，使本機提高了效率；如在瓦楞紙比較翹或者不平整的前提下可以采用手動送紙，保持本機一機多用功能。本產品是結合國內外同類產品的優越性能研制開發的適用于高檔彩盒、彩箱模切的專用設備。本機采用高強度叼紙牙排，先進的開牙叼紙機構能適應各類型紙板、卡紙、瓦楞紙；前后定位及側定位機構使紙張的模切精度得以保證；具備高精度間歇機構；動作迅速的氣動離合、氣動鎖板；使用可編程控制器及人機界面，數字顯示機器的工作速度、加工張數、總運行時間；機器的故障顯示使故障排除操作非常方便；應用變頻控制器控制主電機無級調速，運行平穩；本機多處設有傳感器和安全裝置，保障機器正常工作和人身安全。

局部介紹

飛達部

飛達頭升架式裝置（手自一體，兩用）。

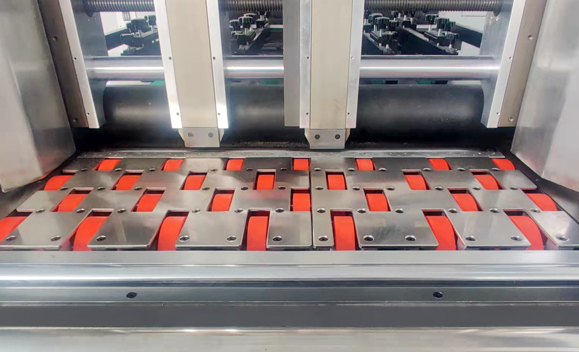

伺服電機輸送裝置

三種送紙方式：
● 單張送紙（適用于4-8.5MM瓦楞紙板）
● 雙張重疊送紙（適用于2-4MM瓦楞紙板）
● 多張重疊送紙（適用于≦2MM紙張）

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

不停機卷簾式收紙

無需任何操作，主、副收紙裝置自動切換，大大提升工作效率。

電氣部

本機采用德國穆勒、日本歐姆龍電器元件，操作簡易，保養維護方便。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1100E/1300E/1350E/1500E/1650E
01、不停機高速送紙部	〇
02、飛達頭升架式裝置(手自一體，兩用)	〇
03、魚鱗式強力吸紙飛達頭，4 吸 6 送，吸頭可配合紙張的變形狀況調試各種吸紙角度	〇
04、可調式吸風筒，吸頭及分氣閥超硬合金處理	〇
05、3 道飛達頭防撞裝置	〇
06、橫向分紙吹風裝置	〇
07、主給紙堆電動左右微調裝置	〇
08、預堆紙裝置配置軌道使操作人員可準確方便地將紙堆送入飛達	〇
09、紙張對位調節裝置，能夠在不停機的狀態下對紙張到達前規距離進行手動調整	〇
10、推拉兩用側規，操作側、傳動側各一套。側規可在推拉規間調節以滿足不同紙張需求	〇
11、側規、前規紙張光電檢測	〇
12、伺服電機輸送定位裝置	〇
13、三種送紙方式：單張送紙（適用于4-8.5MM瓦楞紙板）雙張重疊送紙（適用于2-4MM瓦楞紙板）多張重疊送紙（適用于≦2MM紙張）	〇
14、機電式雙張檢測器	〇
15、進口輸紙皮帶及不銹鋼傳送板	〇
16、輸紙框氣動抬起裝置	〇
17、PLC 及電子凸輪控制整機的時序	〇
18、德國貝克品牌吹吸兩用真空泵	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與40cr曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、可調機械式收紙毛刷壓紙機構，幫助牙排卸紙并堆疊	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、收紙雙向輔助吹風，手動取樣機構，操作方便	〇
06、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用 10.4 英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍 Omron 的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1100E	MHC-1300E	MHC-1350E	MHC-1500E	MHC-1650E
最大紙張幅面	1100×790mm	1290×940mm	1350×1100mm	1500×1100mm	1650×1200mm
最小紙張幅面	400×350mm	470×450mm	470×450mm	470×450mm	550×500mm
最大模切尺寸	1070×770mm	1280×920mm	1330×1080mm	1480×1080mm	1620×1180mm
叼口空白	9-17mm	9-17mm	9-17mm	9-17mm	9-17mm
刀線高	23.8mm	23.8mm	23.8mm	23.8mm	23.8mm
板框內版尺寸	1100×790mm	1310×950mm	1390×1120mm	1510×1120mm	1682×1220mm
紙張適用范圍	≥200g/m2卡紙,≤7mm瓦楞紙,E、B、C、A和AB瓦楞紙	≥200g/m2卡紙,≤8.5mm瓦楞紙,E、B、C、A和AB瓦楞紙	≥200g/m2卡紙,≤8.5mm瓦楞紙,E、B、C、A和AB瓦楞紙	≥250g/m2卡紙,≤8.5mm瓦楞紙,E、B、C、A和AB瓦楞紙	≥350g/m2卡紙,≤8.5mm瓦楞紙,E、B、C、A和AB瓦楞紙
模切精度	≤±0.1mm	≤±0.15mm	≤±0.15mm	≤±0.15mm	≤±0.2mm
最大工作壓力	300T	400T	400T	400T	400T
機器最高速度	7500s/h	5500s/h	5500s/h	5500s/h	4500s/h
最大給紙堆高(含托板)	1600mm	1600mm	1600mm	1600mm	1600mm
最大收紙堆高(含托板)	1400mm	1400mm	1400mm	1400mm	1400mm
主電機功率	11kw	11kw	15kw	15kw	18.5kw
滿載功率	18kw	18kw	22kw	22kw	26kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.75m³/min
機器重量	16T	18T	20T	21T	23T

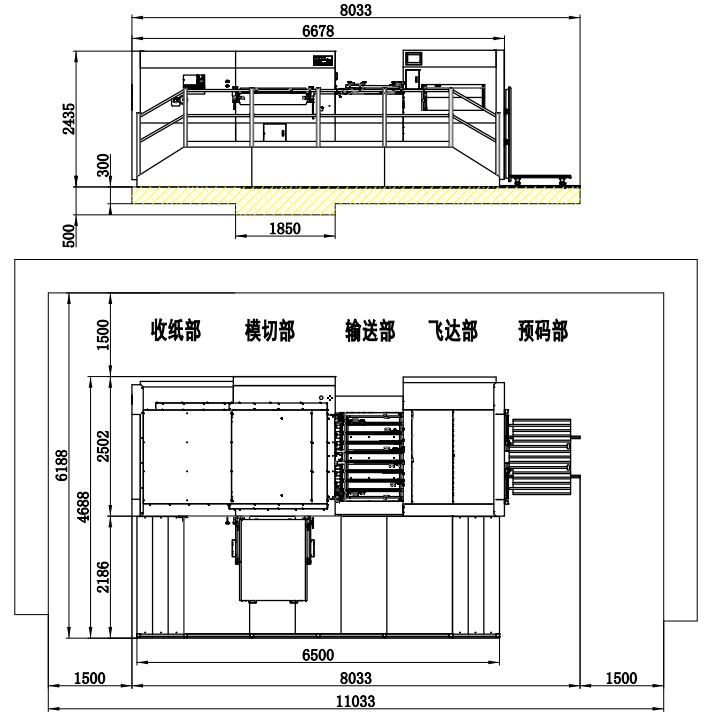

整機尺寸	6440×4256×2350mm (長含預上紙軌道；寬含腳踏板)	8276×4506×2467mm (長含預上紙軌道；寬含腳踏板)	8033×4688×2435mm (長含預上紙軌道；寬含腳踏板)	8546×4706×2452mm (長含預上紙軌道；寬含腳踏板)	9144×5117×2582mm (長含預上紙軌道；寬含腳踏板)

示意圖

MHC-1100E

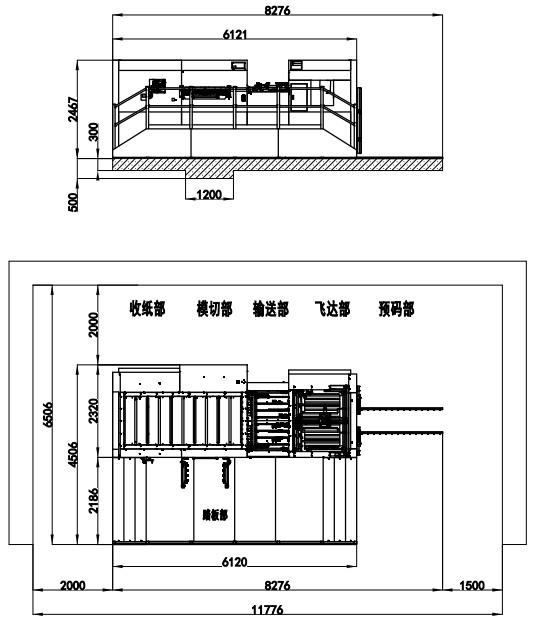

MHC-1300E

MHC-1350E

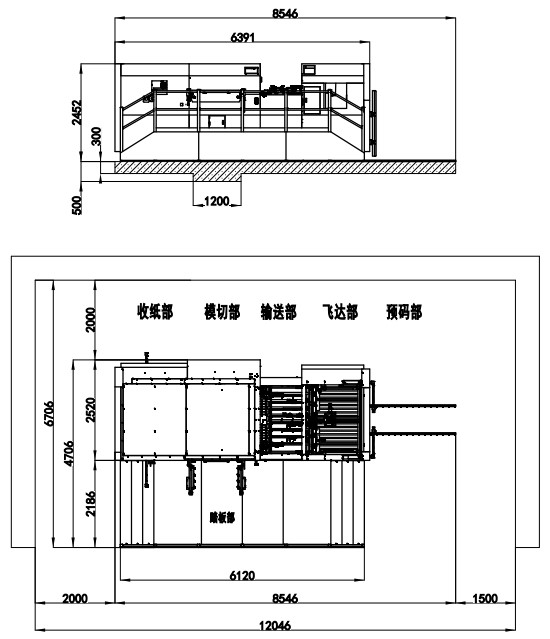

MHC-1500E

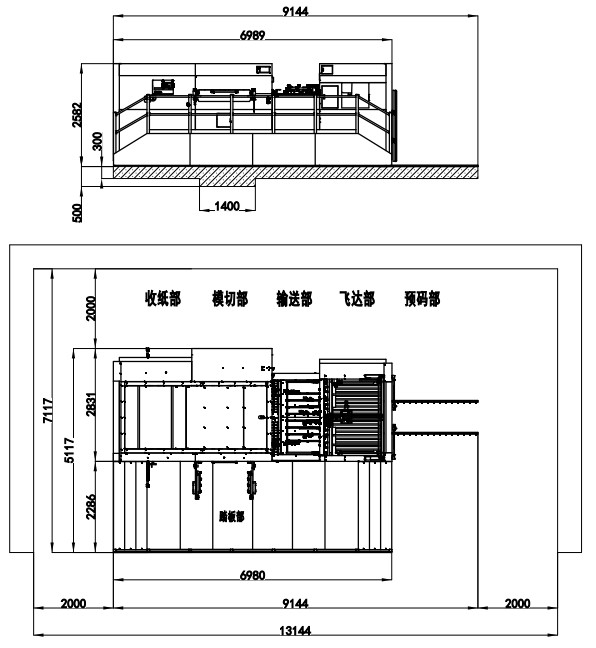

MHC-1650E

MHC 1100EC/1300EC/1350EC/1500EC/1650EC

dy — Fri, 09 Oct 2020 12:33:02 +0000

特點介紹

局部介紹

飛達部

飛達頭升架式裝置（手自一體，兩用）。

伺服電機輸送裝置

三種送紙方式：
● 單張送紙（適用于4-8.5MM瓦楞紙板）
● 雙張重疊送紙（適用于2-4MM瓦楞紙板）
● 多張重疊送紙（適用于≦2MM紙張）

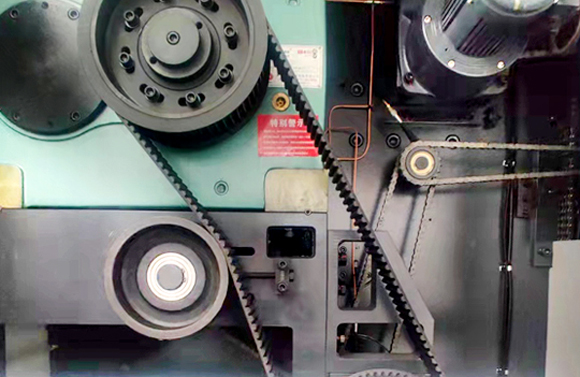

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

清廢部（三框清廢）

● 采用三框清廢機構。
● 中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率。

不停機卷簾式收紙

無需任何操作，主、副收紙裝置自動切換，大大提升工作效率。

電氣部

本機采用德國穆勒、日本歐姆龍電器元件，操作簡易，保養維護方便。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1100EC/1300EC/1350EC/1500EC/1650EC
01、不停機高速送紙部	〇
02、飛達頭升架式裝置（手自一體，兩用）	〇
03、魚鱗式強力吸紙飛達頭，4 吸 6 送，吸頭可配合紙張的變形狀況調試各種吸紙角度	〇
04、可調式吸風筒，吸頭及分氣閥超硬合金處理	〇
05、3 道飛達頭防撞裝置	〇
06、橫向分紙吹風裝置	〇
07、主給紙堆電動左右微調裝置	〇
08、預堆紙裝置配置軌道使操作人員可準確方便地將紙堆送入飛達	〇
09、紙張對位調節裝置，能夠在不停機的狀態下對紙張到達前規距離進行手動調整	〇
10、推拉兩用側規，操作側、傳動側各一套。側規可在推拉規間調節以滿足不同紙張需求	〇
11、側規、前規紙張光電檢測	〇
12、伺服電機輸送定位裝置	〇
13、三種送紙方式：單張送紙（適用于4-8.5MM瓦楞紙板）雙張重疊送紙（適用于2-4MM瓦楞紙板）多張重疊送紙（適用于≦2MM紙張）	〇
14、機電式雙張檢測器	〇
15、進口輸紙皮帶及不銹鋼傳送板	〇
16、輸紙框氣動抬起裝置	〇
17、PLC 及電子凸輪控制整機的時序	〇
18、德國貝克品牌吹吸兩用真空泵	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
清廢部
01、上清廢傳動機構	〇
02、上清廢框抬起裝置，可任意選擇是否使用清廢功能	〇
03、中間清廢陰模傳動機構	〇
04、下清廢傳動機構	〇
05、中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、可調機械式收紙毛刷壓紙機構，幫助牙排卸紙并堆疊	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、收紙雙向輔助吹風，手動取樣機構，操作方便	〇
06、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部

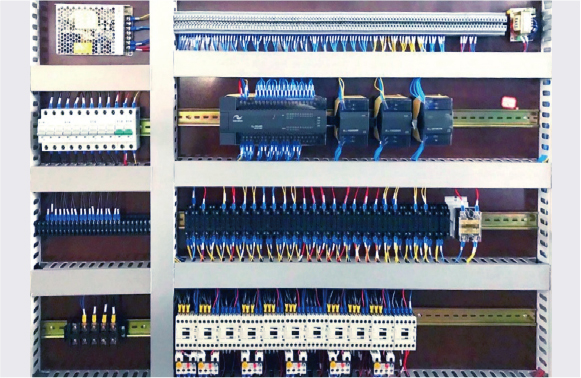

01、自主研發的PLC控制系統	〇
02、模切部采用 10.4 英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍 Omron 的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1100EC	MHC-1300EC	MHC-1350EC	MHC-1500EC	MHC-1650EC
最大紙張幅面	1100×790mm	1290×940mm	1350×1100mm	1500×1100mm	1650×1200mm
最小紙張幅面	400×350mm	470×450mm	470×450mm	470×450mm	550×500mm
最大模切尺寸	1070×770mm	1280×920mm	1330×1080mm	1480×1080mm	1620×1180mm
叼口空白	9-17mm	9-17mm	9-17mm	9-17mm	9-17mm
最小廢邊寬度	10-18mm	10-18mm	10-18mm	10-18mm	10-18mm
刀線高	23.8mm	23.8mm	23.8mm	23.8mm	23.8mm
板框內版尺寸	1100×790mm	1310×950mm	1390×1120mm	1510×11520mm	1682×1220mm
紙張適用范圍	≥200g/m2卡紙,≤7mm瓦楞紙,E、B、C、A和AB瓦楞紙	≥200g/m2卡紙,≤8.5mm瓦楞紙,E、B、C、A和AB瓦楞紙	≥200g/m2卡紙,≤8.5mm瓦楞紙,E、B、C、A和AB瓦楞紙	≥250g/m2卡紙,≤8.5mm瓦楞紙,E、B、C、A和AB瓦楞紙	≥350g/m2卡紙,≤8.5mm瓦楞紙,E、B、C、A和AB瓦楞紙
模切精度	≤±0.1mm	≤±0.15mm	≤±0.15mm	≤±0.15mm	≤±0.2mm
最大工作壓力	300T	400T	400T	400T	400T
機器最高速度	7500s/h	5500s/h	5500s/h	5500s/h	4500s/h
最大給紙堆高(含托板)	1600mm	1600mm	1600mm	1600mm	1600mm
最大收紙堆高(含托板)	1400mm	1400mm	1400mm	1400mm	1400mm
主電機功率	11kw	11kw	15kw	15kw	18.5kw
滿載功率	19kw	19kw	24kw	24kw	28kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.37m³/min	壓力: 0.6~0.7Mpa，流量: ≥0.75m³/min
機器重量	17T	19T	21T	22T	24T

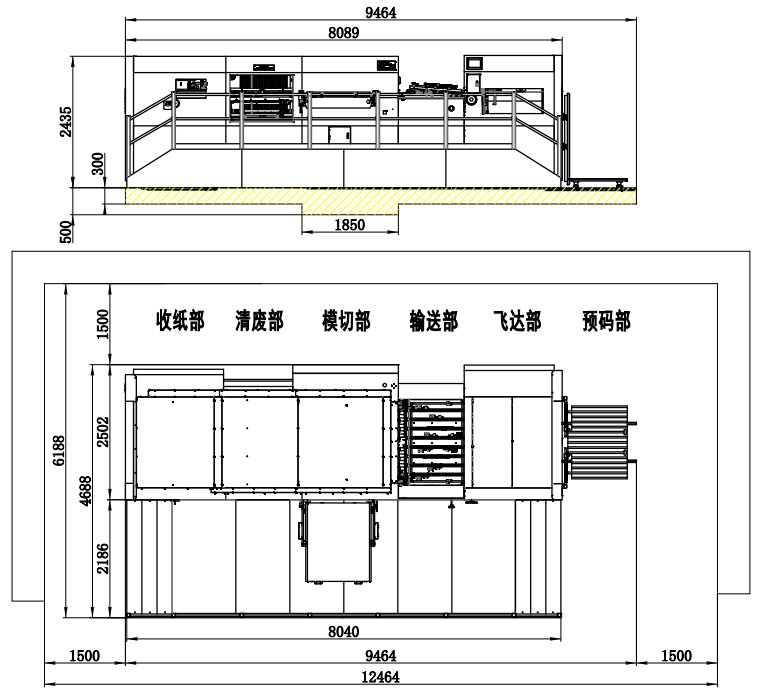

整機尺寸	7470×4256×2350mm (長含預上紙軌道；寬含腳踏板)	9551×4506×2467mm (長含預上紙軌道；寬含腳踏板)	9464×4688×2435mm (長含預上紙軌道；寬含腳踏板)	9956×4706×2452mm (長含預上紙軌道；寬含腳踏板)	10690×5117×2582mm (長含預上紙軌道；寬含腳踏板)

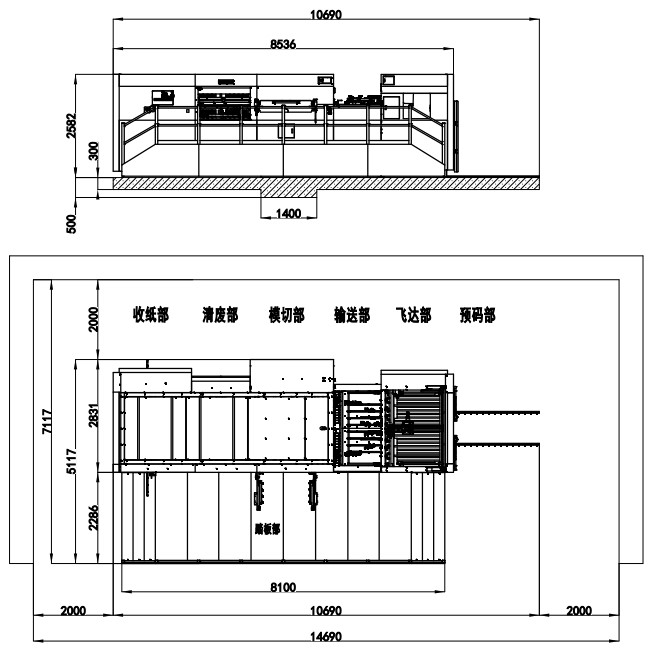

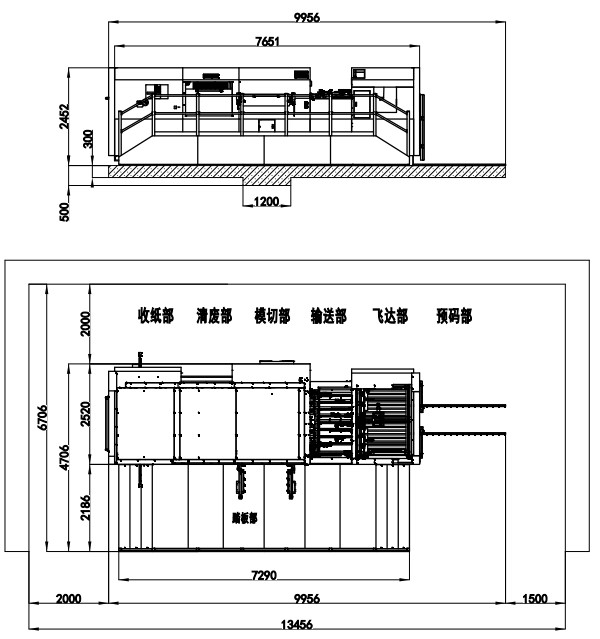

示意圖

MHC-1100EC

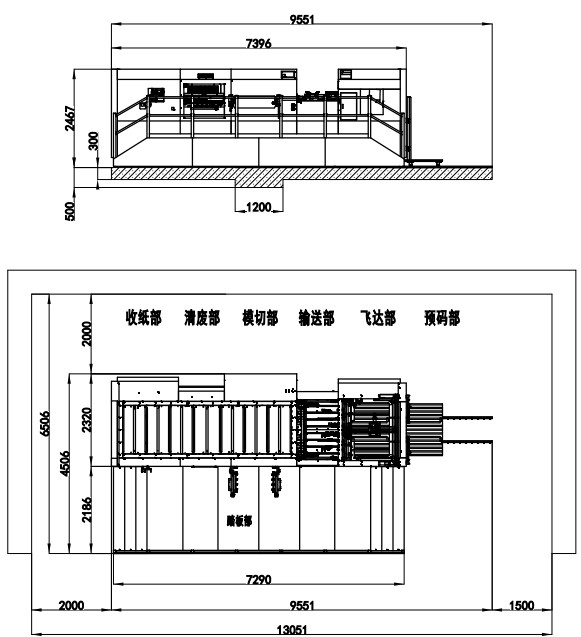

MHC-1300EC

MHC-1350EC

MHC-1500EC

MHC-1650EC

MHC 1100F/1300F/1350F/1500F/1650F/1900F

dy — Fri, 09 Oct 2020 15:59:09 +0000

特點介紹

前沿送紙部

● 高速精密前沿送紙裝置可穩定輸送各種類型和品質的瓦楞紙，適應性強，工作范圍廣。
● 特殊的聚乙酯送紙膠輪配合柵欄托紙和氣墊確保礙重翹曲紙板輸送和紙板的精準到位。
● 變頻吸風量微調裝置以適應從F到五層不同厚度瓦楞的送紙要求。

輸紙臺側定位部

● 左右各一套側定位推規，保證紙板側定位精準。
● 輸紙步距調整采用先進的不停機調節。
● 前擋前后位置可根據咬口尺寸作微調。

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

不停機卷簾式收紙部

卷簾式輔收紙架，可實現不停機收紙，收紙雙向輔助吹風，手動取樣機構，操作方便。

電控部

本機采用德國穆勒、日本歐姆龍電器元件，操作簡易，保養維護方便。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1100F/1300F/1350F/1500F/1650F/1900F
01、高速精密前沿送紙裝置，送紙精度高，吸力強勁，不易打滑，可穩定輸送各種類型的瓦楞紙	〇
02、特殊的聚乙酯送紙膠輪配合柵欄式托紙架和氣墊，確保厚重翹曲紙板輸送順暢和紙板的到位精準	〇
03、變頻吸風量微調裝置，以適應從 F 到五層不同厚度瓦楞紙的送紙要求	〇
04、電動側推擋板(左右兩側)	〇
05、左、右側擋板可以獨立位置調整也可同步調整。斜度前擋板前后、上下可微調，減少紙堆下面紙張的壓力，送紙更順暢	〇
06、左右側定位推規，確保紙板側定位精準	〇
07、托板上下高度調節裝置，按紙質和厚度調節，送紙更順暢、穩定	〇
08、前檔板前后位置微調裝置，可根據咬口尺寸微調	〇
09、輸紙步距不停機調節裝置	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、高堆收紙臺升降裝置，收紙結構可整堆紙拉出機外（高堆收紙專用）	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1100F	MHC-1300F	MHC-1350F	MHC-1500F	MHC-1650F	MHC-1900F
最大紙張幅面	1100×790mm	1290×940mm	1350×1100mm	1500×1100mm	1650×1200mm	1900×1400mm
最小紙張幅面	470×450mm	470×450mm	470×450mm	470×450mm	550×500mm	650×550mm
最大模切幅面	1070×770mm	1280×920mm	1330×1080mm	1480×1080mm	1620×1180mm	1870×1380mm
叼口空白	9-17mm	9-17mm	9-17mm	9-17mm	9-17mm	9-17mm
刀線高	23.8mm	23.8mm	23.8mm	23.8mm	23.8mm	23.8mm
板框內版尺寸	1100×790mm	1310×950mm	1390×1120mm	1510×1120mm	1682×1220mm	1920×1430mm
適用紙張范圍	≤7mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙
模切精度	≤±0.1mm	≤±0.15mm	≤±0.15mm	≤±0.15mm	≤±0.2mm	≤±0.2mm
最大工作壓力	300T	400T	400T	400T	400T	450T
最大工作速度	7500s/h	5500s/h	5500s/h	5500s/h	4500s/h	4000s/h
最大收紙堆高(含托板)	1400mm	1400mm	1400mm	1400mm	1400mm	1500mm
主電機功率	11kw	11kw	15kw	15kw	18.5kw	18.5kw
滿載功率	22kw	22kw	26kw	26kw	30kw	30kw
氣源要求	壓力: 0.6~0.7Mpa，流量: ≥37m³/min	壓力: 0.6~0.7Mpa，流量: ≥37m³/min	壓力: 0.6~0.7Mpa，流量: ≥37m³/min	壓力: 0.6~0.7Mpa，流量: ≥37m³/min	壓力: 0.6~0.7Mpa，流量: ≥75m³/min	壓力: 0.6~0.7Mpa，流量: ≥75m³/min
機器總重	17T	19T	21T	22T	24T	30T

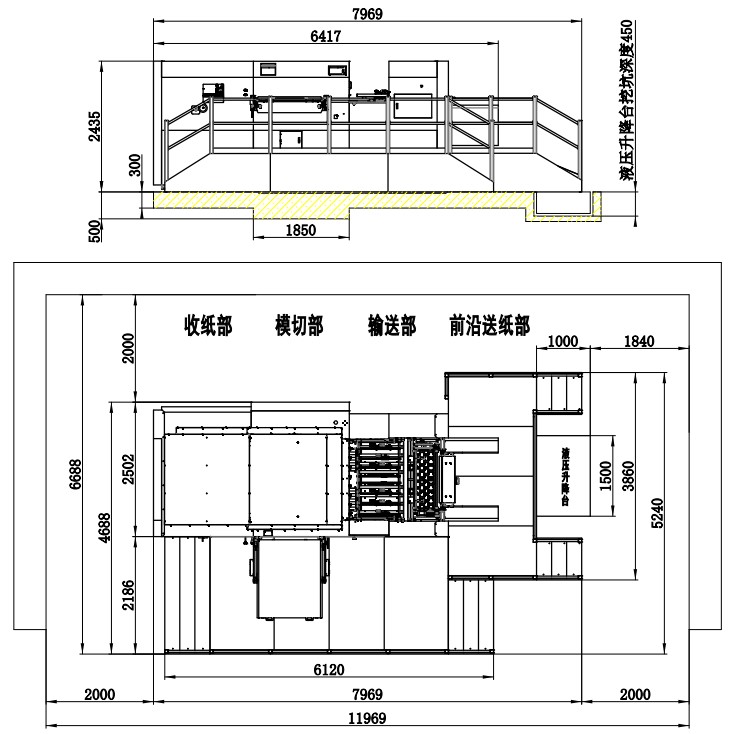

整機尺寸	6780×4500×2350mm	7740×5240×2467mm	7969×5240×2435mm	7969×5240×2452mm	8417×5580×2582mm	8900×6260×2525mm

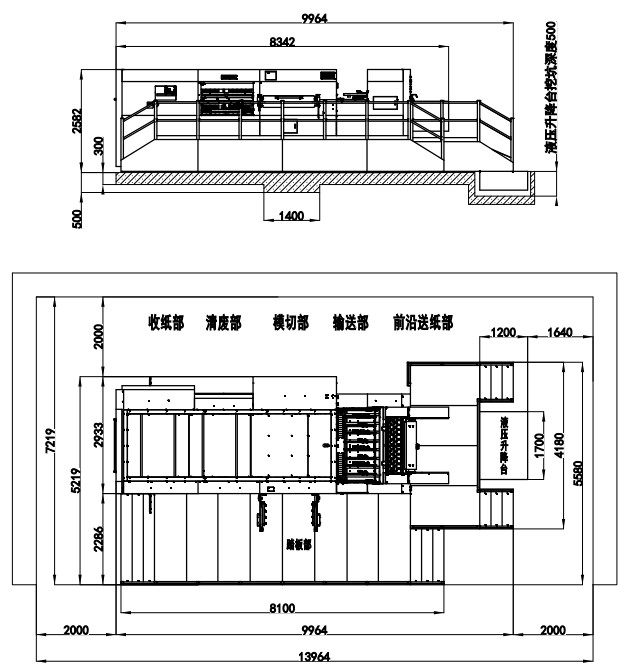

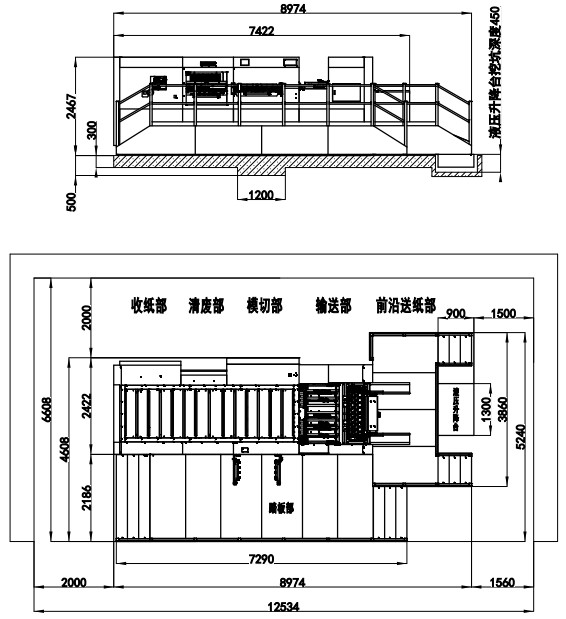

示意圖

MHC-1100F

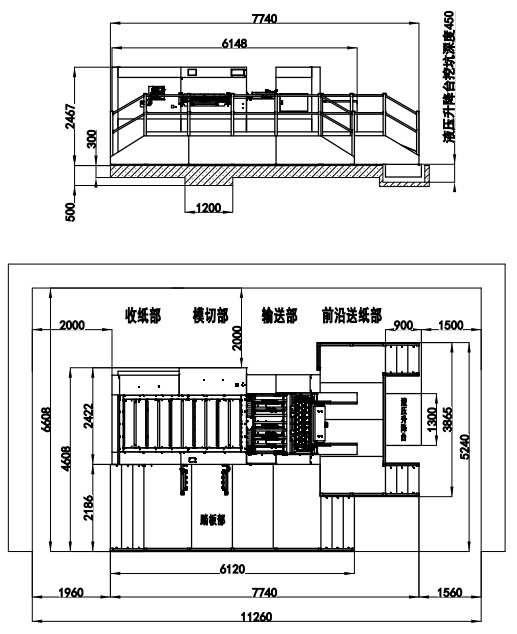

MHC-1300F

MHC-1350F

MHC-1500F

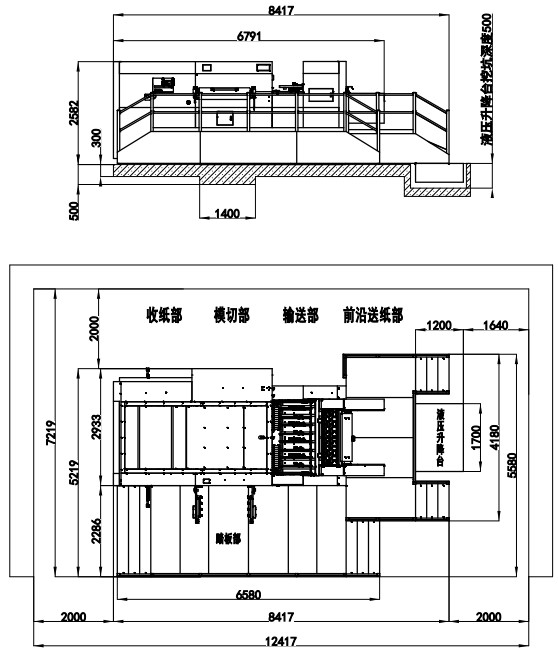

MHC-1650F

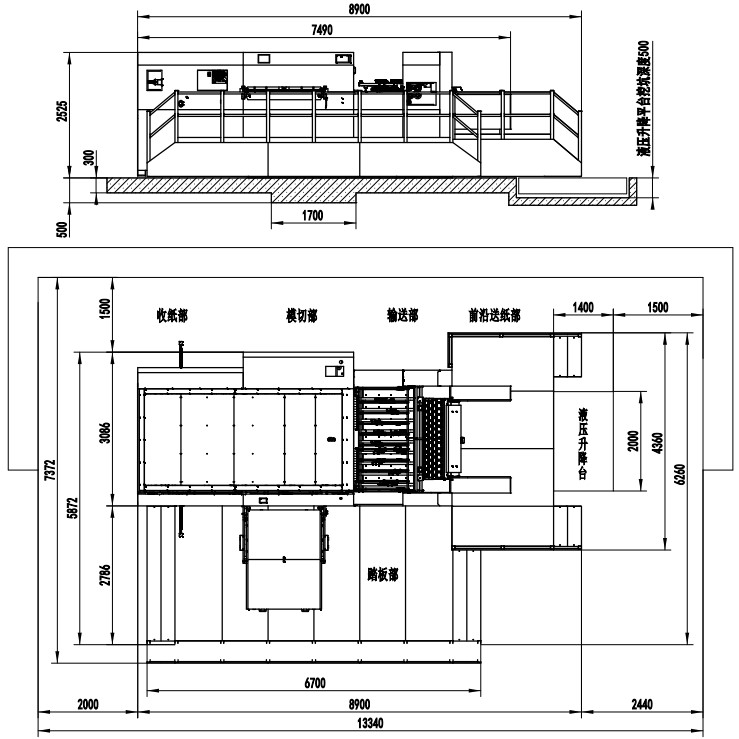

MHC-1900F

MHC 1100FC/1300FC/1350FC/1500FC/1650FC

dy — Fri, 09 Oct 2020 15:53:20 +0000

特點介紹

前沿送紙部

輸紙臺側定位部

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

清廢部

● 采用三框清廢機構。
● 中間清廢板的安裝采用中心線快速● 定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率。

不停機卷簾式收紙部

卷簾式輔收紙架，可實現不停機收紙，收紙雙向輔助吹風，手動取樣機構，操作方便。

電控部

本機采用德國穆勒、日本歐姆龍電器元件，操作簡易，保養維護方便。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1100FC/1300FC/1350FC/1500FC/1650FC
01、高速精密前沿送紙裝置，送紙精度高，吸力強勁，不易打滑，可穩定輸送各種類型的瓦楞紙	〇
02、特殊的聚乙酯送紙膠輪配合柵欄式托紙架和氣墊，確保厚重翹曲紙板輸送順暢和紙板的到位精準	〇
03、變頻吸風量微調裝置，以適應從 F 到五層不同厚度瓦楞紙的送紙要求	〇
04、電動側推擋板(左右兩側)	〇
05、左、右側擋板可以獨立位置調整也可同步調整。斜度前擋板前后、上下可微調，減少紙堆下面紙張的壓力，送紙更順暢	〇
06、左右側定位推規，確保紙板側定位精準	〇
07、托板上下高度調節裝置，按紙質和厚度調節，送紙更順暢、穩定	〇
08、前檔板前后位置微調裝置，可根據咬口尺寸微調	〇
09、輸紙步距不停機調節裝置	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
清廢部
01、上清廢傳動機構	〇
02、上清廢框抬起裝置，可任意選擇是否使用清廢功能	〇
03、中間清廢陰模傳動機構	〇
04、下清廢傳動機構	〇
05、中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、高堆收紙臺升降裝置，收紙結構可整堆紙拉出機外（高堆收紙專用）	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1100FC	MHC-1300FC	MHC-1350FC	MHC-1500FC	MHC-1650FC
最大紙張幅面	1100×790mm	1290×940mm	1350×1100mm	1500×1100mm	1650×1200mm
最小紙張幅面	470×450mm	470×450mm	470×450mm	470×450mm	550×500mm
最大模切幅面	1070×770mm	1280×920mm	1330×1080mm	1480×1080mm	1620×1180mm
最小廢邊寬度	10-18mm	10-18mm	10-18mm	10-18mm	10-18mm
叼口空白	9-17mm	9-17mm	9-17mm	9-17mm	9-17mm
刀線高	23.8mm	23.8mm	23.8mm	23.8mm	23.8mm
板框內版尺寸	1100×790mm	1310×950mm	1390×1120mm	1510×1120mm	1682×1220mm
適用紙張范圍	≤7mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙
模切精度	≤±0.1mm	≤±0.15mm	≤±0.15mm	≤±0.15mm	≤±0.2mm
最大工作壓力	300T	400T	400T	400T	400T
最大工作速度	7500s/h	5500s/h	5500s/h	5500s/h	4500s/h
最大收紙堆高(含托板)	1400mm	1400mm	1400mm	1400mm	1400mm
主電機功率	11kw	11kw	15kw	15kw	18.5kw
滿載功率	23kw	23kw	28kw	28kw	32kw
氣源要求	壓力: 0.6-0.7MPa，流量: ≥0.37m3/min	壓力: 0.6-0.7MPa，流量: ≥0.37m3/min	壓力: 0.6-0.7MPa，流量: ≥0.37m3/min	壓力: 0.6-0.7MPa，流量: ≥0.37m3/min	壓力: 0.6-0.7MPa，流量: ≥0.75m3/min
機器總重	18T	20T	23T	23T	25T
整機尺寸	7810×4500×2350mm	8974×5240×2467mm	9380×5240×2435mm	9380×5240×2452mm	9964×5580×2582mm

示意圖

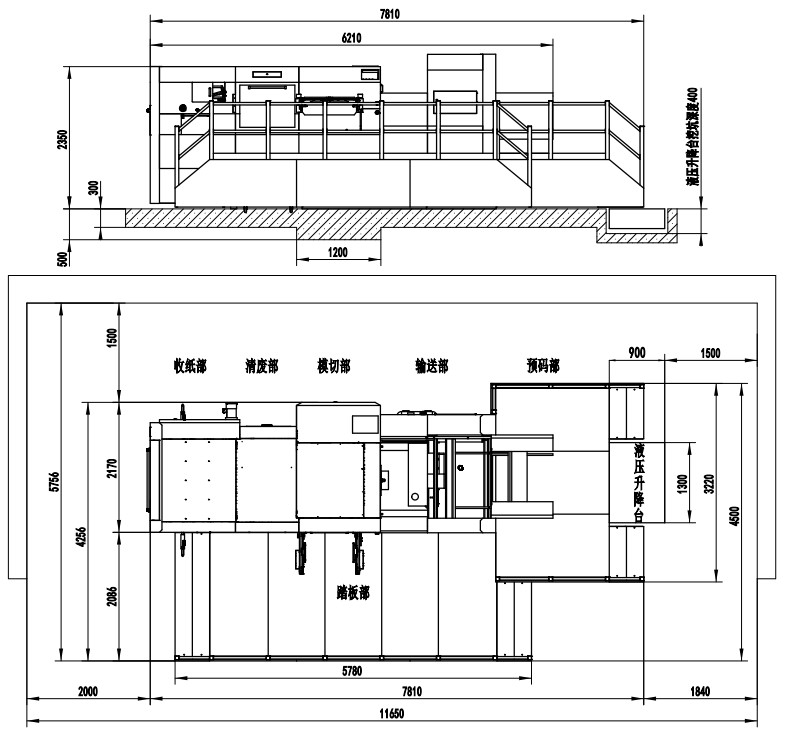

MHC-1100FC

MHC-1300FC

MHC-1350FC

MHC-1500FC

MHC-1650FC

MHC 1300EF/1350EF/1500EF/1650EF/1900EF

dy — Fri, 09 Oct 2020 16:00:18 +0000

特點介紹

下吸盤送紙部

● 采用下吸盤式不停頓送紙方式。
● 氣動式側推擋板預先對紙堆推齊整理。
● 采用真空吸附方式將紙板送入壓紙輥，不易刮花印刷表面。

輸紙臺側定位部

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

不停機卷簾式收紙部

卷簾式輔收紙架，可實現不停機收紙，收紙雙向輔助吹風，手動取樣機構，操作方便。

電控部

本機采用德國穆勒、日本歐姆龍電器元件，操作簡易，保養維護方便。

德國真空泵

德國BECKER無油式吹吸兩用真空泵。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1300EF/1350EF/1500EF/1650EF/1900EF
01、高精密下吸盤送紙飛達，底部飛達不停頓式的吸嘴，采用真空吸附方式將紙板送入壓紙輥，不易刮花印刷表面	〇
02、電動側推擋板及氣動齊紙裝置（右側）	〇
03、電動控制送紙輥	〇
04、壓紙片及前擋規，雙張檢測裝置反應準確	〇
05、前擋勾板調節裝置，紙板彎曲上下可調整	〇
06、輸紙步距不停機調節裝置	〇
07、前檔板前后位置微調裝置，可根據咬口尺寸微調	〇
08、左右側定位推規，確保紙板側定位精準	〇
09、德國貝克品牌吹吸兩用真空泵	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、高堆收紙臺升降裝置，收紙結構可整堆紙拉出機外（高堆收紙專用）	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1300EF	MHC-1350EF	MHC-1500EF	MHC-1650EF	MHC-1900EF
最大紙張幅面	1290×940mm	1350×1100mm	1500×1100mm	1650×1200mm	1900×1400mm
最小紙張幅面	470×450mm	470×450mm	470×450mm	550×500mm	650×550mm
最大模切幅面	1280×920mm	1330×1080mm	1480×1080mm	1620×1180mm	1870×1380mm
叼口空白	9-17mm	9-17mm	9-17mm	9-17mm	9-17mm
刀線高	23.8mm	23.8mm	23.8mm	23.8mm	23.8mm
板框內版尺寸	1310×950mm	1390×1120mm	1510×1120mm	1682×1220mm	1920×1430mm
適用紙張范圍	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙
模切精度	≤±0.15mm	≤±0.15mm	≤±0.15mm	≤±0.2mm	≤±0.2mm
最大工作壓力	400T	400T	400T	400T	450T
最大工作速度	5500s/h	5500s/h	5500s/h	4500s/h	4000s/h
最大收紙堆高(含托板)	1400mm	1400mm	1400mm	1400mm	1500mm
主電機功率	11kw	15kw	15kw	18.5kw	18.5kw
滿載功率	20kw	24kw	24kw	28kw	28kw
氣源要求	壓力: 0.6-0.7MPa，流量: ≥0.37m3/min	壓力: 0.6-0.7MPa，流量: ≥0.37m3/min	壓力: 0.6-0.7MPa，流量: ≥0.37m3/min	壓力: 0.6-0.7MPa，流量: ≥0.75m3/min	壓力: 0.6-0.7MPa，流量: ≥0.75m3/min
機器總重	20T	22T	23T	25T	31T
整機尺寸	7740×5240×2467mm	7969×5240×2434mm	8105×5240×2452mm	8322×5580×2582mm	8900×6260×2525mm

示意圖

MHC-1300EF

MHC-1350EF

MHC-1500EF

MHC-1650EF

MHC-1900EF

MHC 1300EFC/1350EFC/1500EFC /1650EFC

dy — Fri, 09 Oct 2020 15:55:28 +0000

特點介紹

下吸盤送紙部

● 采用下吸盤式不停頓送紙方式。
● 氣動式側推擋板預先對紙堆推齊整理。
● 采用真空吸附方式將紙板送入壓紙輥，不易刮花印刷表面。

輸紙臺側定位部

同步帶傳動，間歇機構

進口高精度間歇分割器，長期使用也能保證較高的定位精度。

清廢部

● 采用三框清廢機構。
● 中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率。

不停機卷簾式收紙部

卷簾式輔收紙架，可實現不停機收紙，收紙雙向輔助吹風，手動取樣機構，操作方便。

電控部

本機采用德國穆勒、日本歐姆龍電器元件，操作簡易，保養維護方便。

德國真空泵

德國BECKER無油式吹吸兩用真空泵。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部	MHC-1300EFC/1350EFC/1500EFC/1650EFC
01、高精密下吸盤送紙飛達，底部飛達不停頓式的吸嘴，采用真空吸附方式將紙板送入壓紙輥，不易刮花印刷表面	〇
02、電動側推擋板及氣動齊紙裝置（右側）	〇
03、電動控制送紙輥	〇
04、壓紙片及前擋規，雙張檢測裝置反應準確	〇
05、前擋勾板調節裝置，紙板彎曲上下可調整	〇
06、輸紙步距不停機調節裝置	〇
07、前檔板前后位置微調裝置，可根據咬口尺寸微調	〇
08、左右側定位推規，確保紙板側定位精準	〇
09、德國貝克品牌吹吸兩用真空泵	〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵	〇
02、進口蝸輪，蝸桿與 40cr 曲軸	〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構	〇
04、進口主傳動鏈條	〇
05、進口間歇分割器	〇
06、進口同步帶、帶輪傳動	〇
07、主傳動進口氣動離合器剎車裝置	〇
08、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制	〇
09、模切壓力采用變形測量器直接精確測量，并在人機界面上顯示	〇
10、模切底板和刀模板回轉裝置	〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確	〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失	〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示	〇
14、配備儲氣罐，確保整機氣壓穩定	〇
15、整機采用集中自動供油系統，確保傳動部位不缺油	〇
清廢部
01、上清廢傳動機構	〇
02、上清廢框抬起裝置，可任意選擇是否使用清廢功能	〇
03、中間清廢陰模傳動機構	〇
04、下清廢傳動機構	〇
05、中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率	〇
收紙部
01、卷簾式輔收紙架，可實現不停機收紙	〇
02、高堆收紙臺升降裝置，收紙結構可整堆紙拉出機外（高堆收紙專用）	〇
03、收紙齊紙裝置	〇
04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷	〇
05、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度	〇
電氣部
01、自主研發的PLC控制系統	〇
02、模切部采用10.4英寸觸摸顯示屏	〇
03、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠	〇
04、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定	〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號	MHC-1300EFC	MHC-1350EFC	MHC-1500EFC	MHC-1650EFC
最大紙張幅面	1290×940mm	1350×1100mm	1500×1100mm	1650×1200mm
最小紙張幅面	470×450mm	470×450mm	470×450mm	550×500mm
最大模切幅面	1280×920mm	1330×1080mm	1480×1080mm	1620×1180mm
最小廢邊寬度	10-18mm	10-18mm	10-18mm	10-18mm
叼口空白	9-17mm	9-17mm	9-17mm	9-17mm
刀線高	23.8mm	23.8mm	23.8mm	23.8mm
板框內版尺寸	1310×950mm	1390×1120mm	1510×1120mm	1682×1220mm
適用紙張范圍	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙	≤8.5mm瓦楞紙， E、B、C、A 和 AB 瓦楞紙
模切精度	≤±0.15mm	≤±0.15mm	≤±0.15mm	≤±0.2mm
最大工作壓力	400T	400T	400T	400T
最大工作速度	5500s/h	5500s/h	5500s/h	4500s/h
最大收紙堆高(含托板)	1400mm	1400mm	1400mm	1400mm
主電機功率	11kw	15kw	15kw	18.5kw
滿載功率	21kw	26kw	26kw	30kw
氣源要求	壓力: 0.6-0.7MPa，流量: ≥0.37m3/min	壓力: 0.6-0.7MPa，流量: ≥0.37m3/min	壓力: 0.6-0.7MPa，流量: ≥0.37m3/min	壓力: 0.6-0.7MPa，流量: ≥0.75m3/min
機器總重	21T	23T	24T	26T
整機尺寸	8916×5240×2467mm	9380×5240×2435mm	9516×5240×2452mm	9869×5580×2582mm

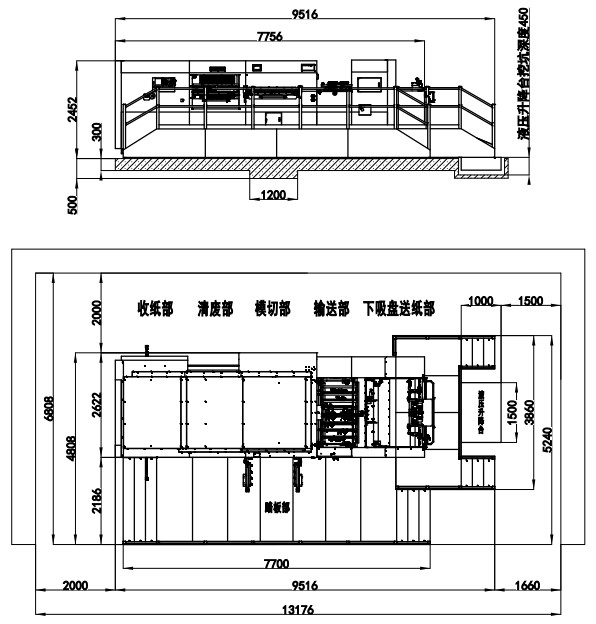

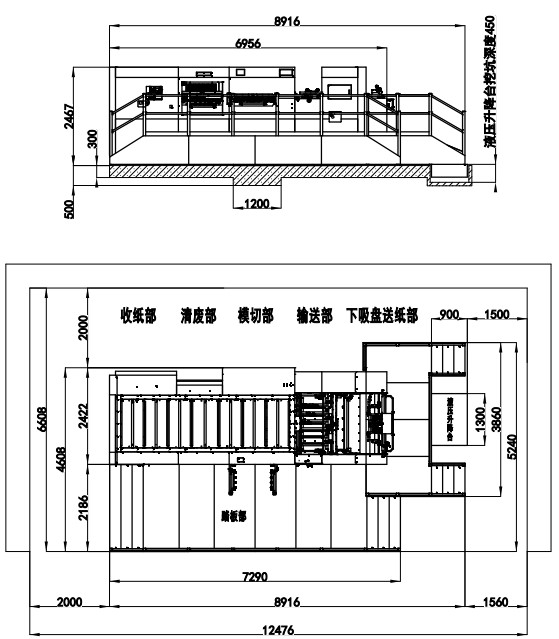

古风君子以泽,盗墓笔记第二季

MHC 1060

局部介紹

飛達

輸紙臺

同步帶傳動，間歇機構

不停機卷簾式收紙

自動供油系統

配置項目

技術參數

平面圖

MHC 1060CE

局部介紹

飛達

輸紙臺

同步帶傳動，間歇機構

清廢部

不停機卷簾式收紙

自動供油系統

配置項目

技術參數

平面圖

MHC 1060A

局部介紹

飛達

輸紙臺

同步帶傳動，間歇機構

主機冷卻潤滑機構

不停機卷簾式收紙

自動供油系統

配置項目

技術參數

平面圖

MHC 1060ACE

局部介紹

飛達

輸紙臺

同步帶傳動，間歇機構

主機冷卻潤滑機構

清廢部

不停機卷簾式收紙

自動供油系統

配置項目

技術參數

平面圖

MHC 1060AR

特點介紹

局部介紹

飛達

輸紙臺

同步帶傳動，間歇機構

蜂窩板

主機冷卻潤滑機構

不停機卷簾式收紙

自動供油系統

配置項目

技術參數

平面圖

MHC 1060ACER

特點介紹

局部介紹

飛達

輸紙臺

同步帶傳動，間歇機構

蜂窩板

主機冷卻潤滑機構

清廢部

不停機卷簾式收紙

自動供油系統

配置項目

技術參數

平面圖

MHC 1100B/1300B/1500B/1650B/1900B

特點介紹

局部介紹

同步帶傳動，間歇機構

高堆收紙

電氣部

自動供油系統

配置項目

同步帶傳動，間歇機構

同步帶傳動，間歇機構

同步帶傳動，間歇機構

同步帶傳動，間歇機構

同步帶傳動，間歇機構

同步帶傳動，間歇機構

同步帶傳動，間歇機構

同步帶傳動，間歇機構
