產品中心

MHK 1300EFC/1350EFC/1500EFC/1650EFC
全自動下吸盤帶清廢平壓平模切機 (三框四邊清廢、計數堆疊收紙)




特點介紹

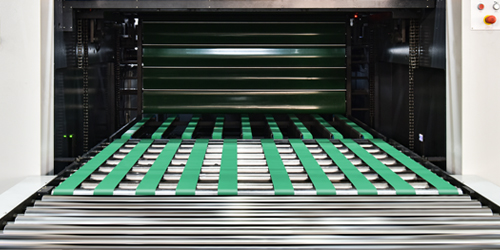

下吸盤送紙部

● 采用下吸盤式不停頓送紙方式。
● 氣動式側推擋板預先對紙堆推齊整理。
● 采用真空吸附方式將紙板送入壓紙輥，不易刮花印刷表面。

輸紙臺側定位部

● 左右各一套側定位推規，保證紙板側定位精準。
● 輸紙步距調整采用先進的不停機調節。
● 前擋前后位置可根據咬口尺寸作微調。

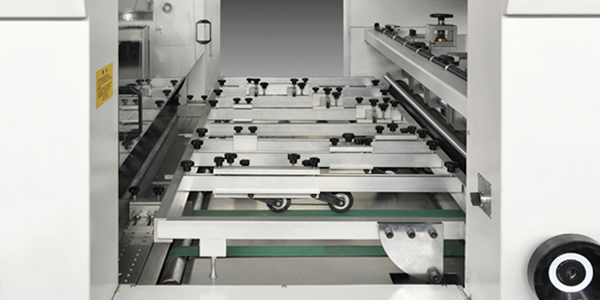

模切部

● 模切底板和刀模板回轉裝置。
● 模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確。
● 模切板框和模切下墊板采用日本 SMC 氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失。

同步帶裝置

● 進口同步帶，帶輪傳動。
● 進口間歇分割器。
● 進口扭力限制過載保護器。

清廢部（三框、四邊清廢）

● 上清廢傳動機構。
● 上清廢框抬起裝置，可任意選擇是否使用清廢功能。
● 中間清廢陰模傳動機構。
● 下清廢傳動機構。
● 中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率。

叼口清廢裝置

叼口部分廢邊通過此裝置剝離并且輸送到機器外部，從而完成四邊清廢。

計數堆疊收紙部

自動計疊收紙升降臺裝置可自動設定計疊張數，同時配合輸送帶輸送至機外，紙板表面在收紙過程中不易刮花磨擦（計疊式收紙專用、選配）。

自動供油系統

整機采用集中自動供油系統，確保傳動部位不缺油。

配置項目

輸紙部MHK-1300EFC/1350EFC/1500EFC/1650EFC
01、高精密下吸盤送紙飛達，底部飛達不停頓式的吸嘴，采用真空吸附方式將紙板送入壓紙輥，不易刮花印刷表面〇
02、電動側推擋板及氣動齊紙裝置（右側）〇
03、電動控制送紙輥〇
04、壓紙片及前擋規，雙張檢測裝置反應準確〇
05、前擋勾板調節裝置，紙板彎曲上下可調整〇
06、輸紙步距不停機調節裝置〇
07、前檔板前后位置微調裝置，可根據咬口尺寸微調〇
08、左右側定位推規，確保紙板側定位精準〇
09、德國貝克品牌吹吸兩用真空泵〇
模切部
01、整機鑄件采用QT-700-2球墨鑄鐵〇
02、進口蝸輪，蝸桿與 40cr 曲軸〇
03、整套進口陽極處理鋁合金牙排及定位結構，每條牙排采用可調式牙排結構〇
04、進口主傳動鏈條〇
05、進口間歇分割器〇
06、進口同步帶，帶輪傳動〇
07、進口過載扭力限制保護器〇
08、主傳動進口氣動離合器剎車裝置〇
09、壓力自動調節裝置，可通過PLC觸摸屏按鍵實現壓力的準確控制〇
10、模切底板和刀模板回轉裝置〇
11、模切刀版與模切板框的聯接采用抓釘螺母和螺絲形式，裝入時采用中央定位系統，換版快捷、準確〇
12、模切板框和模切下墊板采用日本SMC氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失〇
13、日本SMC氣壓檢測裝置，氣壓過低報警提示〇
14、配備儲氣罐，確保整機氣壓穩定〇
15、整機采用集中自動供油系統，確保傳動部位不缺油〇
清廢部（三框、四邊清廢）
01、上清廢傳動機構〇
02、上清廢框抬起裝置，可任意選擇是否使用清廢功能〇
03、中間清廢陰模傳動機構〇
04、下清廢傳動機構〇
05、中間清廢板的安裝采用中心線快速定位安裝方式，使操作人員可以快速安裝清廢板，提高換板效率〇
06、叼口清廢裝置可將叼口廢邊自動輸送到機外，配合清廢滑道，可自動滑入主清廢通道〇
收紙部
01、不停機卷簾副收紙裝置及自動計疊收紙升降臺裝置配合交替使用，可自動設定計疊張數，同時配合輸送帶輸送至機外（計疊式收紙專用、選配）△
02、自動計疊收紙升降臺，采用輸送帶輸送收紙，紙板表面在收紙過程中不易刮花磨擦（計疊式收紙專用、選配）△
03、也可移開機外收紙架及計疊收紙升降臺，變?yōu)楦叨咽绞占?/td>〇
04、彈簧鏈條調節裝置，調節彈簧鏈條漲緊后，可減少牙排轉向的慣量沖擊，并保持鏈條的均衡漲緊度〇
電氣部
01、模切部采用德國西門子10.4英寸觸摸顯示屏〇
02、整機采用德國Moeller的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠〇
03、整機采用日本歐姆龍Omron的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定〇

注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△

技術參數

型號MHK-1300EFCMHK-1350EFCMHK-1500EFCMHK-1650EFC
最大紙張幅面1290×940mm1350×1100mm1500×1100mm1650×1200mm
最小紙張幅面470×450mm470×450mm470×450mm550×500mm
最大模切幅面1280×920mm1330×1080mm1480×1080mm1620×1180mm
最小廢邊寬度10-18mm10-18mm10-18mm10-18mm
叼口空白9-17mm9-17mm9-17mm9-17mm
刀線高23.8mm23.8mm23.8mm23.8mm
板框內版尺寸1310×950mm1390×1120mm1510×1120mm1682×1220mm
紙張規格≤8.5mm 瓦楞紙，E、B、C、A 和 AB 瓦楞紙≤8.5mm 瓦楞紙，E、B、C、A 和 AB 瓦楞紙≤8.5mm 瓦楞紙，E、B、C、A 和 AB 瓦楞紙≤8.5mm瓦楞紙，E、B、C、A 和 AB 瓦楞紙
模切精度≤±0.15mm≤±0.15mm≤±0.15mm≤±0.2mm
最大工作速度6000s/h6000s/h6000s/h5000s/h
最大工作壓力400T400T400T400T
整機尺寸 (計疊式收紙)10905×5240×2767mm(L×W×H) (寬含腳踏板)11435×5240×2790mm(L×W×H) (寬含腳踏板)11655×5240×2803mm(L×W×H) (寬含腳踏板)11700×5580×2932mm(L×W×H) (寬含腳踏板)
機器總重23T25T26T28T
主電機功率11kw15kw15kw18.5kw
滿載功率21kw25kw26kw30kw
氣源要求壓力: 0.6~0.7Mpa，流量: ≥0.75m3/min壓力: 0.6~0.7Mpa，流量: ≥0.75m3/min壓力: 0.6~0.7Mpa，流量: ≥0.75m3/min壓力: 0.6~0.7Mpa，流量: ≥0.75m3/min

平面圖

MHK-1300EFC

MHK-1350EFC

MHK-1500EFC

MHK-1650EFC
