SMC 1100/1500/1700
伺服傳動雙螺旋高精密卷筒紙分切機
特點介紹
SMC系列雙螺旋卷筒紙分切機是在SM系列雙螺旋卷筒紙分切機的技術基礎上增加了智能化功能及技術創新。
- 全自動定位氣動分條刀控制系統
- 紙張預壓裝置
- 三次輸送帶傳送（防撞紙壓痕線）
- 集紙板采用氣動抬升裝置
局部介紹
自動剎車
自動反曲
自動張力控制
自動糾邊
全自動定位自動分條刀控制系統
紙張預壓
嵌入式雙螺旋刀（發明專利）
排廢功能
除靜電裝置
三次輸送帶傳送（防撞紙壓痕線）
集紙板氣動抬升裝置
全套西門子操作系統
技術參數
| 型 號 | SMC-1100/1500/1700 |
| 切紙形式 | 雙回旋刀 |
| 紙張范圍 | 80-1000GSM |
| 切斷長度范圍 | 450-1650mm |
| 剖紙幅數 | 2幅(選配) |
| 切斷精度 | 切斷長度 ≤1000mm: ±0.1mm 切斷長度 ＞1000mm: ±0.1% |
| 最高切斷米速 | 330 m/min |
| 最高切斷刀速 | 540 cut/min |
| 最大卷筒紙直徑 | 1800mm |
| 最大卷筒紙張幅 | 1100(45”)mm 1500(59”)mm 1700(67”)mm |
| 最大紙堆高度 | 1600mm |
| 氣壓源需求 | 0.8Mpa |
| 設計電源 | 380V/220VⅩ50Hz |
| 機臺重量 | 21000/23000/26000kgs |
| 滿載功率 | 75/88/88kw |
| 切斷長度 | 每分鐘米速（m/min） | 每分鐘刀速（cuts/min） |
| 450 | 125 | 275 |
| 500 | 160 | 315 |
| 600 | 210 | 350 |
| 700 | 290 | 410 |
| 750 | 330 | 440 |
| 800 | 330 | 410 |
| 900 | 330 | 365 |
| 1000 | 330 | 330 |
| 1100 | 310 | 280 |
| 1200 | 300 | 250 |
| 1300 | 300 | 230 |
| 1400 | 300 | 210 |
| 1500 | 300 | 195 |
| 1600 | 300 | 188 |
| 1650 | 300 | 185 |

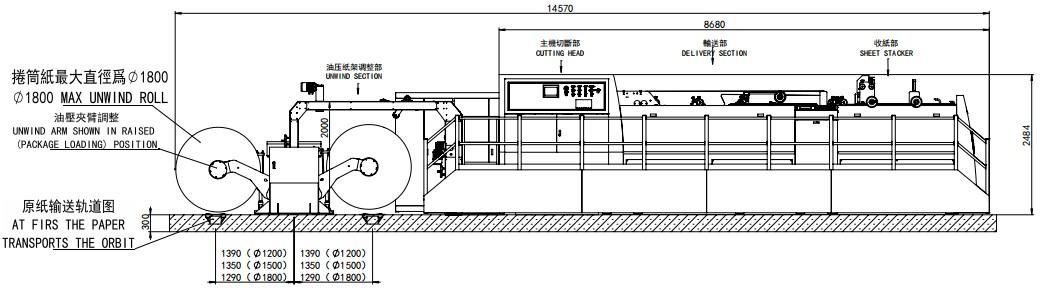

示意圖
